BESCANVIADOR DE TUBS ALETEJATS
Un bescanviador de tubs aletejats és un equip tèrmic industrial dissenyat per augmentar de manera significativa la superfície d’intercanvi de calor mitjançant aletes metàl·liques fixades als tubs, especialment eficient en processos amb aire o gasos i fluids d’alta temperatura.
El bescanviador de calor de tubs aletejats desenvolupat per BOIXAC està concebut específicament per a processos industrials d’alta exigència tèrmica, on la fiabilitat operativa contínua, la robustesa mecànica estructural i la màxima eficiència energètica són factors absolutament crítics. Aquest tipus d’intercanviador és especialment indicat per treballar amb vapor viu, vapor flash, oli tèrmic i aigua sobreescalfada, tant en aplicacions de refredament industrial com en sistemes de recuperació d’energia d’alt rendiment.
És una solució ideal per a instal·lacions industrials que requereixen alta potència tèrmica, funcionament continu i una elevada fiabilitat operativa a llarg termini.
Tots els equips són sotmesos a proves de pressió i verificació funcional d’acord amb la Directiva Europea d’Equips a Pressió 2014/68/UE (PED), garantint el compliment normatiu, la traçabilitat documental i la idoneïtat per a instal·lacions industrials regulades. De manera complementària, BOIXAC pot subministrar equips dissenyats segons la normativa ASME, quan el projecte o el mercat ho requereixen.
Aquest compliment normatiu assegura una integració segura en entorns industrials regulats i processos crítics.
Aplicacions industrials dels intercanviadors de tubs aletejats
La concepció d’enginyeria d’aquests equips respon a condicions de servei severes, amb pressió i temperatura elevades, cicles tèrmics intensos i règims de funcionament variables. Per aquest motiu, BOIXAC selecciona materials d’alt rendiment com acer al carboni, acer inoxidable, aliatges especials o titani, en funció de la naturalesa del fluid, la corrosivitat del medi, les condicions ambientals i els requisits específics del procés industrial.
Gràcies a aquesta combinació de disseny tèrmic avançat i robustesa mecànica, els intercanviadors de tubs aletejats BOIXAC són àmpliament utilitzats en sectors industrials crítics com l’alimentari, farmacèutic, paperer, químic i energètic, on la continuïtat del procés, la seguretat operativa i la disponibilitat de la instal·lació són essencials.
També són especialment adequats per a processos de recuperació d’energia residual, optimització energètica i reducció del consum tèrmic global de la instal·lació.
Fabricació del feix aletejat
A diferència dels intercanviadors amb aleta contínua formant un únic bloc rígid, els intercanviadors de tubs aletejats BOIXAC incorporen aletes helicoïdals independents, muntades individualment sobre cada tub. Aquesta solució constructiva aporta avantatges tècnics clau:
Llibertat total de disseny geomètric, permetent ajustar amb precisió el pas, l’alçada, el gruix i el desenvolupament de les aletes segons cada aplicació.
Optimització de la transferència de calor per convecció, especialment eficient en sistemes amb aire o gasos.
Millor comportament mecànic davant dilatacions tèrmiques, vibracions i cicles de càrrega variables.
Adaptació precisa a requisits de neteja, manteniment i ambients agressius o contaminants.
Aquesta configuració és especialment recomanable en entorns amb alts cicles tèrmics o condicions variables de funcionament.
Els càlculs termodinàmics i aerodinàmics específics realitzats per BOIXAC en cada projecte permeten definir la configuració òptima del bescanviador, maximitzant el rendiment energètic i minimitzant les pèrdues de càrrega del sistema, tant pel costat del fluid com pel costat de l’aire o gas.
Aletes continues o helicoïdals segons l’aplicació
De manera complementària, BOIXAC també pot concebre intercanviadors amb aletes continues, disposades transversalment als tubs, especialment indicats per a la optimització de la transferència tèrmica en espais molt compactes.
L’elecció del tipus d’aleta es defineix mitjançant càlcul tèrmic específic segons els requeriments reals del procés.
Construcció a mida i configuracions especials dels aletejats
BOIXAC dissenya intercanviadors de calor de tubs aletejats totalment a mida, adaptant la geometria, els materials i la configuració global a les condicions específiques de cada procés industrial. Les solucions poden incloure:
Tubs llisos, tubs amb aletes contínues o tubs amb aletes helicoïdals independents.
Dissenys amb o sense marc estructural, segons requisits mecànics i d’instal·lació.
Segellat específic pel costat de l’aire, per optimitzar el rendiment i evitar by-pass.
Configuracions sense soldadures en zones crítiques, quan l’aplicació ho requereix per fiabilitat o normativa.
Aquesta flexibilitat permet adaptar l’equip exactament a les condicions reals de funcionament del client.
Solucions globals per a instal·lacions industrials
Els intercanviadors de tubs aletejats BOIXAC poden subministrar-se amb diverses tipologies de connexió, com roscat, brides o tubs llisos per a soldadura directa, facilitant la integració tant en instal·lacions noves com existents.
A més, BOIXAC pot concebre solucions completes que integrin elements auxiliars, com ara:
Ventiladors
Separadors de gotes
Sistemes d’humidificació
Resistències elèctriques per a descongelació
Carcasses pressuritzades
Aquest enfocament integral permet reduir temps d’instal·lació, riscos operatius i costos globals del projecte.
ROI habitual
3-12 mesos
Eficiència
fins el 90%
Garantia
2 anys
Soldadures
fins 70% menys
FAQs
Quines dades són necessàries per a la cotització d’un intercanviador de calor?
Per realitzar una cotització precisa, cal disposar de les principals dades de procés, cabals, temperatures i limitacions d’espai.
Per a l’elaboració d’una proposta tècnica i econòmica acurada, BOIXAC treballa amb càlcul termodinàmic específic. En el cas d’una bateria d’aigua, condensador, evaporador o bateria de vapor, és necessari confirmar com a mínim 5 dels següents paràmetres, així com les dimensions màximes disponibles:
Per dimensionar la bateria d’aigua necessitarem que ens confirmis 5 dels següents valors així com també les mides màximes de que disposes.
- Potència calorífica (kcal/h o kW)
- Cabal d’aire (m3/h)
- Temperatura d’entrada de l’aire (ºC) i humitat relativa (%)*
- Temperatura de sortida de l’aire (ºC) i humitat relativa (%)
- Cabal d’aigua (l/h o l/min.)
- Temperatura d’entrada de l’aigua (ºC)*
- Temperatura de sortida de l’aigua (ºC)
- Mides màximes de que disposes (llargada x altura x profunditat)
Per dimensionar la condensadora necessitarem que ens confirmis 5 dels següents valors així com també, les mides màximes de que disposes.
- Potència calorífica (kcal/h o kW)
- Cabal d’aire (m3/h)*
- Temperatura d’entrada de l’aire (ºC)*
- Temperatura de sortida de l’aire (ºC)
- Refrigerant*
- Temperatura de condensació (ºC)*
- Mides màximes de que disposes (llargada x altura x profunditat)
Per dimensionar l’evaporadora necessitarem que ens confirmis 5 dels següents valors així com també, les mides màximes de que disposes.
- Potència calorífica (kcal/h o kW)
- Cabal d’aire (m3/h)*
- Temperatura d’entrada de l’aire (ºC) i humitat relativa (%)
- Temperatura de sortida de l’aire (ºC) i humitat relativa (%)
- Refrigerant*
- Temperatura d’evaporació (ºC)*
- Mides màximes de que disposes (llargada x altura x profunditat)
Per dimensionar la bateria de vapor necessitarem que ens confirmis 4 dels següents valors així com també, les mides màximes de que disposes.
- Potència calorífica (kcal/h o kW)
- Cabal d’aire (m3/h)
- Temperatura d’entrada de l’aire (ºC)
- Temperatura de sortida de l’aire (ºC)
- Pressió del vapor (Kg/cm2 atm. o bar)*
- Mides màximes de que disposes (llargada x altura x profunditat)
Què és un intercanviador de calor de tubs aletejats?
Un intercanviador de tubs aletejats és un equip dissenyat per augmentar la superfície d’intercanvi tèrmic mitjançant aletes sobre els tubs.
Un intercanviador de tubs aletejats és un equip industrial dissenyat per augmentar la superfície efectiva d’intercanvi tèrmic mitjançant aletes sobre els tubs, millorant la transferència de calor entre un fluid intern i un medi extern, habitualment aire o gasos
Quina diferència hi ha entre aletes helicoïdals independents i aleta contínua?
Les aletes helicoidals independents ofereixen major flexibilitat geomètrica, millor comportament mecànic i absorció de dilatacions tèrmiques.
Les aletes independents es munten sobre cada tub individualment, mentre que l’aleta contínua forma un únic bloc. Les aletes independents milloren la resposta en ambients amb alts factors d’embrutiment.
Per a quines aplicacions són més adequats els tubs amb aletes helicoïdals?
Són ideals per a vapor, oli tèrmic, aigua sobreescalfada i recuperació d’energia.
Són especialment indicats per a vapor viu, vapor flash, oli tèrmic i aigua sobreescalfada, així com per a processos de recuperació d’energia i refredament industrial amb aire o gasos, fins i tot en presència de certs factors d’embrutiment.
Es poden adaptar els intercanviadors de tubs aletejats a cada projecte?
Sí, cada intercanviador es dissenya específicament per a cada aplicació.
Cada intercanviador de calor és fabricat de manera totalment personalitzada, adaptant la geometria dels tubs, el tipus d’aleta, els materials i la configuració global segons les condicions reals de procés i els requeriments del client.
Els intercanviadors de tubs aletejats BOIXAC compleixen la normativa europea?
Sí, compleixen la Directiva PED 2014/68/UE i poden fabricar-se segons ASME.
Els equips són verificats i provats segons la Directiva Europea d’Equips a Pressió 2014/68/UE, assegurant el compliment normatiu. A més, BOIXAC pot subminitrar equips sota normativa ASME quan el projecte ho requereixi.

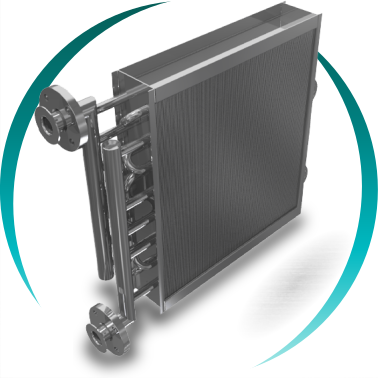

Bescanviador amb tubs i aletes continues
