BESCANVIADOR DE CALOR LÍQUID-LÍQUID
Un bescanviador de calor líquid-líquid és un equip dissenyat per transferir energia tèrmica entre dos corrents líquids sense que aquests es barregin. És una de les operacions més freqüents i crítiques en la indústria química, farmacèutica, alimentària i energètica, ja sigui per al refredament d’aigua de procés, l’escalfament de fluids de servei o la recuperació d’energia a partir de corrents calents.
L’elecció correcta de la tecnologia condiciona directament l’eficiència energètica, la fiabilitat operativa, els costos de manteniment i la vida útil de la instal·lació. Per aquest motiu, la selecció d’un intercanviador líquid-líquid no és un exercici de catàleg, sinó una decisió d’enginyeria.
L’enfocament BOIXAC: criteri conceptual abans que tecnologia
A BOIXAC, abordem els intercanvis líquid-líquid des d’un enfocament d’enginyeria conceptual. La nostra aportació no es limita a recomanar un model concret, sinó a analitzar en profunditat els paràmetres reals del procés:
Pressió i temperatura de treball
Cabals i règims hidràulics
Propietats dels fluids (viscositat, corrosivitat, toxicitat)
Tendència a l’encrostament o presència de sòlids
Diferencials tèrmics (ΔT) i cicles transitoris
Restriccions d’espai, manteniment i escalabilitat futura
A partir d’aquesta anàlisi, identifiquem la família tecnològica que ofereix el millor compromís global entre rendiment, robustesa i cost de cicle de vida. En aplicacions líquid-líquid, aquesta selecció se centra habitualment en quatre tipologies principals, cadascuna amb un domini d’aplicació ben definit.
Matriu de decisió: comparativa de les principals tecnologies clau
La selecció òptima es basa en un equilibri entre pressió, eficiència tèrmica, facilitat de manteniment i cost. Aquesta taula resumeix els criteris d’enginyeria que apliquem per a cada disseny conceptual.
Paràmetre / Necessitat |
Tubular desmuntable |
Carcassa i tubs | Tubs concèntrics | Plaques i juntes |
|---|---|---|---|---|
Rang de pressió |
Mitjana | Molt alta | Mitjana | Baixa |
Eficiència tèrmica |
Moderada | Alta | Moderada / Alta | Molt alta |
Flexibilitat i compactació |
Baixa | Mitjana | Molt alta | Molt alta |
Neteja i |
Excel·lent | Laboriosa | Mitjana | Laboriosa (fluids nets) |
Tolerància a |
Mitjana | Alta | Alta | Limitada |
Aplicacions |
Fluids molt bruts, sòlids, incrustació | Escalfar, refredar aigua de processos industrials | Alta pressió, aïllament de circuits | Espais reduïts i fluids nets |
El nostre criteri conceptual: Com apliquem la matriu en casos reals
La matriu anterior és una base teòrica. A la pràctica, els processos industrials són sovint híbrids i requereixen un criteri expert. A BOIXAC, la decisió final es fonamenta en aquests pilars:
La pressió com a primer filtre
Quan la pressió o els diferencials tèrmics són elevats, prioritzem dissenys tubulars, especialment els tubs concèntrics o els carcassa i tubs, per la seva robustesa mecànica i tolerància a tensions.
El manteniment defineix la geometria
Per a fluids amb alta tendència a l’encrostament (aigües de torre de refrigeració, efluents industrials, productes alimentaris), els intercanviadors tubulars desmuntables són sovint l’única opció viable a llarg termini, ja que permeten neteja mecànica directa.
L’espai i l’escabilitat decideixen
Quan l’espai és limitat o es preveu un creixement de la càrrega tèrmica, la modularitat i elevada compacitat dels intercanviadors de plaques pot ser decisiva, sempre que les condicions de pressió i netedat del fluid ho permetin.
El ΔT i la sensibilitat tèrmica refinen la selecció
Per a diferencials de temperatura molt elevats o cicles tèrmics severs, la lliure dilatació dels dissenys tubulars evita tensions estructurals i fallades prematures.
Oli tèrmic
Vapor
Aigua
Salmorra
FAQs
Quin tipus de bescanviador líquid-líquid és el més adequat per a processos industrials exigents?
Els intercanviadors tubulars i els de carcassa i tubs són els més adequats per a processos industrials exigents per la seva robustesa i fiabilitat.
En entorns industrials reals, els fluids poden variar, les condicions de treball no són sempre constants i el manteniment a llarg termini és crític. En aquest context, els dissenys tubulars —tant tubs concèntrics com carcassa i tubs— ofereixen una tolerància mecànica i tèrmica molt superior, així com una major capacitat d’adaptació a canvis de cabal, pressió o brutícia dels fluids. Aquesta robustesa els converteix en la solució de referència en la majoria de processos continus.
Quin intercanviador és més segur per a treballar a alta pressió?
L’intercanviador de calor tubular és l’opció més segura per a aplicacions amb alta pressió o grans diferencials tèrmics.
La seguretat en alta pressió depèn directament de la simplicitat estructural i de la capacitat del disseny per absorbir tensions. Els intercanviadors tubulars, especialment els de tubs concèntrics o doble tub, eliminen elements crítics com juntes o plaques primes, permetent treballar amb pressions molt elevades i ΔT importants sense risc de fallada prematura. Per aquest motiu són habituals en processos supercrítics, hidroproves i circuits industrials d’alta exigència.
Com influeix la brutícia o incrustació dels fluids en la selecció de l’intercanviador?
Els fluids bruts o incrustants requereixen intercanviadors amb accés mecànic directe per garantir una neteja eficient.
Quan un fluid té tendència a incrustar o conté sòlids en suspensió, la capacitat de neteja determina la vida útil de l’equip. Els intercanviadors tubulars i els de carcassa i tubs permeten neteja mecànica directa dels tubs, assegurant un rendiment estable al llarg del temps. En canvi, geometries tancades o canals estrets limiten aquesta possibilitat i incrementen els costos operatius, especialment en serveis continus.

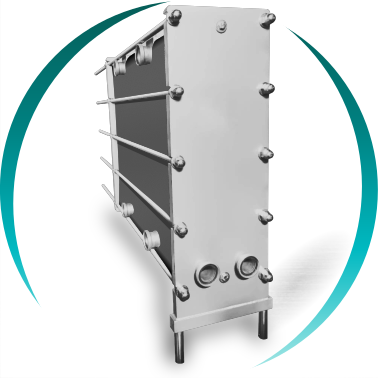

Quan té sentit utilitzar un intercanviador de plaques i juntes?
Els intercanviadors de plaques i juntes són adequats quan els fluids són nets, les pressions moderades i l’espai és molt limitat.
Els intercanviadors de plaques semisoldades ofereixen una elevada eficiència tèrmica i una gran compactació, però el seu camp d’aplicació està condicionat. Funcionen òptimament amb fluids nets o lleugerament bruts i en rangs de pressió i temperatura controlats. En processos industrials amb variabilitat operativa, fluids complexos o requisits de fiabilitat a llarg termini, solucions tubulars o de carcassa i tubs acostumen a oferir un cost de cicle de vida més favorable.
Quin intercanviador és més recomanable quan hi ha grans diferències de temperatura (ΔT)?
Els intercanviadors tubulars són els més adequats per gestionar grans diferencials de temperatura.
Els grans diferencials tèrmics generen dilatacions importants que poden provocar tensions internes. Els dissenys tubulars permeten una dilatació lliure dels tubs, reduint riscos estructurals i allargant la vida útil de l’equip. En canvi, configuracions més complexes poden requerir solucions especials per evitar fallades, fet que incrementa la complexitat i el cost del sistema.
Quin intercanviador és més segur quan un fluid és molt brut i l’altre és crític o net?
L’intercanviador de tubs concèntrics és una solució molt segura per separar un fluid brut d’un circuit net.
En aquest tipus d’aplicacions, la prioritat és protegir el fluid crític. Els tubs concèntrics permeten fer circular el fluid brut per l’anell exterior, mentre que el fluid net discorre pel tub interior, simplificant la selecció de materials i el manteniment del costat sensible. Aquesta configuració és especialment valorada en dessalinització, química, processos navals o sistemes amb aigües agressives.
Com es tria entre un intercanviador tubular i un de carcassa i tubs?
La carcassa i tubs és ideal per a grans superfícies; el tubular és òptim per a alta pressió o neteja extrema.
Quan es requereix una gran superfície d’intercanvi amb una solució estandarditzada i escalable, la carcassa i tubs és una opció excel·lent. En canvi, quan dominen factors com pressió molt elevada, fluids difícils o necessitat de neteja directa i freqüent, el tubular ofereix una simplicitat i una fiabilitat superiors. L’elecció correcta depèn del pes relatiu de cada variable en el procés.
Quin és el factor més important en la selecció d’un bescanviador líquid-líquid?
El factor clau és la compatibilitat amb el procés: pressió, temperatura, fluids i manteniment.
No existeix un intercanviador universal. La selecció correcta segueix una jerarquia clara: primer la seguretat i compatibilitat amb el procés, després l’operativitat i el manteniment a llarg termini, i finalment l’eficiència i el cost. Saltar-se aquest ordre acostuma a provocar ineficiències cròniques, costos ocults o fallades prematures de l’equip.
