BESCANVIADOR TUBULAR PER A FLUIDS DIFÍCILS
Un bescanviador de calor tubular és un intercanviador industrial dissenyat específicament per treballar amb fluids complexos amb comportament reològic exigent, quan es requereix control del flux i neteja mecànica directa.
El bescanviador de calor tubular BOIXAC és una solució de transferència tèrmica multitubular, modular i desmuntable, concebuda per a processos industrials on el comportament del fluid és el factor determinant del disseny.
A diferència d’intercanviadors orientats a fluids nets o de baixa viscositat, el tubular BOIXAC està optimitzat per:
Fluids viscosos i pastosos
Fluids no newtonians
Corrents amb sòlids, fibres o sediments
Processos amb risc elevat de fouling
El criteri de disseny no és la compacitat, sinó la fiabilitat operativa i la neteja efectiva.
Quan escollir un bescanviador tubular; criteri de decisió
És la millor opció quan:
El fluid canvia de viscositat amb la temperatura o el cisallament
Hi ha sòlids, fibres, partícules o sediments
El procés no admet pèrdues de càrrega excessives
La neteja mecànica directa és imprescindible
No és la solució òptima quan:
El fluid és net i estable
Es prioritza màxima compacitat
El procés permet CIP exclusiu sense accés mecànic
Aquesta delimitació elimina solapaments amb altres tecnologies del clúster.
Disseny constructiu orientat al comportament reològic del fluid

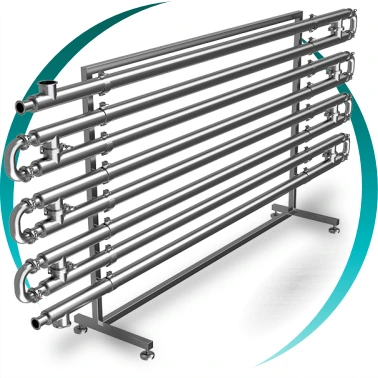

El bescanviador tubular BOIXAC es basa en una arquitectura multitubular modular, amb tubs interconnectats mitjançant corbes desmuntables, que permeten:
Accés directe a cada tub
Neteja mecànica individual
Adaptació del recorregut i longitud efectiva
Muntatge i desmuntatge en espais reduïts
Materials de fabricació
Seleccionats segons compatibilitat química i exigència mecànica, els materials principals són:
Acer inoxidable AISI 304
Acer inoxidable AISI 316
Optimització per a fluids no newtonians i fluids carregats
El comportament del fluid determina el rendiment real d’un intercanviador tubular. El disseny BOIXAC permet controlar amb precisió:
Règim de flux (laminar / transicional / turbulent)
Velocitat de cisallament dins de cada tub
Coeficient global de transferència de calor
Tendència a l’embrutiment i incrustació
Resultats operatius
Transferència tèrmica estable en fluids complexos
Reducció del fouling
Eficiència energètica sostinguda en el temps
Continuïtat operativa del procés
Avantatges clau del bescanviador de calor tubular o de forquilla
Els bescanviadors de calor tubulars, o de forquilla, aporten:
Alta tolerància al fouling, ideal per a fluids amb impureses, fibres, partícules o sediments
Accés directe a l’interior dels tubs, facilitant la neteja mecànica
Disseny modular per peces, apte per a muntatge en espais reduïts
Facilitat de desmuntatge i inspecció
Funcionament fiable en processos continus o discontinus
Quan el procés requereix treballar amb sòlids molt grossos, fibres llargues o corrents extremadament bruts, es recomana un bescanviador de calor tubular, dissenyat específicament per maximitzar la tolerància a l’embrutiment sever.
Aplicacions industrials del bescanviador tubular
El bescanviador de calor tubular BOIXAC està especialment indicat per a sectors on es treballa amb fluids difícils i on altres tecnologies presenten limitacions.
Indústria alimentària
Processos amb alts requisits higiènics, fluids viscosos i necessitat de neteja freqüent:
Greixos i olis vegetals i animals
Begudes fermentades (vi, cervesa, sidra, alcohol)
Salses, sofregits, emulsions i preparats alimentaris
Purés, cremes, concentrats, xarops i melasses
Sucs, polpes i concentrats de fruita
Productes làctics i derivats
Aigües residuals i tractament ambiental
Dissenyat per treballar amb fluids altament carregats:
Fangs primaris, secundaris i digerits
Purins ramaders
Aigües residuals industrials
Corrents amb sediments i matèria orgànica
Preescalfament abans de digestió anaeròbia o assecatge
Indústria química
Productes viscosos o no newtonians
Suspensions sòlid-líquid
Resines, polímers, coles i adhesius
Corrents amb incrustació o cristal·lització
Recuperació d’energia en processos químics
Indústria farmacèutica i biotecnològica
Solucions viscoses
Suspensions i emulsions
Brous de fermentació
Subproductes amb càrrega sòlida
Altres sectors
Paperera (pastes, fibres, licors)
Cosmètica (cremes, gels, emulsions)
Energia, biomassa i pinsos
Aquest ampli ventall d’aplicacions confirma el caràcter especialitzat i versàtil del bescanviador tubular BOIXAC.
ROI habitual
3-12 mesos
Ideal per a
sòlids, fibres i residus
Garantia
2 anys
Disseny
modular
FAQs
Per què escollir BOIXAC com a proveïdor de bescanviadors tubulars?
Per disseny modular, experiència industrial i enfocament en fluids difícils.
BOIXAC aporta bescanviadors de calor tubulars basats en criteris d’enginyeria aplicada, adaptats al comportament real del fluid i orientats a la fiabilitat a llarg termini. Aquesta especialització permet oferir solucions robustes, eficients i rendibles en processos industrials on altres tecnologies fallen.
Què és un bescanviador de calor tubular?
Un bescanviador de calor tubular és un intercanviador dissenyat amb diversos tubs que permeten transferir calor en fluids viscosos, no newtonians o amb sòlids en suspensió, facilitant la neteja mecànica i reduint el fouling.
El bescanviador de calor tubular multitubular BOIXAC utilitza una arquitectura modular formada per tubs desmuntables que permeten treballar amb fluids complexos mantenint l’eficiència tèrmica. Està especialment indicat quan el comportament reològic del fluid, la presència de sòlids o el risc d’incrustació fan inviable l’ús d’altres tecnologies d’intercanvi de calor.
En quins casos és recomanable un bescanviador tubular?
És recomanable quan el procés treballa amb fluids viscosos, enganxosos, amb fibres, sediments o alt risc de fouling.
El bescanviador tubular és la millor opció quan el fluid presenta una reologia complexa, variacions de viscositat o càrrega sòlida, i quan la neteja mecànica freqüent és necessària. És habitual en processos on la fiabilitat operativa i la continuïtat del procés són més importants que la compacitat extrema de l’equip.
Quin avantatge té un bescanviador multitubular respecte a altres tecnologies?
Permet neteja directa dels tubs i manté el rendiment en fluids difícils.
A diferència d’intercanviadors pensats per a fluids nets, el disseny multitubular desmuntable permet accedir directament a l’interior dels tubs, reduint dràsticament l’impacte del fouling, facilitant el manteniment i assegurant rendiments termodinàmics constants fins i tot en condicions de treball severes.
Com influeix la reologia del fluid en el disseny tubular?
La reologia determina el règim de flux, la transferència de calor i la tendència a l’embrutiment.
En fluids no newtonians o amb viscositat variable, el bescanviador tubular permet ajustar velocitats, règims de flux i condicions hidràuliques per tub. Aquest control reològic és clau per reduir incrustacions, estabilitzar el coeficient de transferència de calor i garantir un funcionament fiable del sistema.
Quin tipus de manteniment requereix un bescanviador de calor tubular?
Requereix un manteniment senzill amb neteja mecànica directa.
Gràcies al seu disseny desmuntable, el bescanviador tubular BOIXAC permet inspeccionar, netejar i substituir tubs de manera ràpida i segura. Això redueix temps d’aturada, facilita les tasques de manteniment preventiu i allarga la vida útil de l’equip.
Quins materials s’utilitzen en els bescanviadors tubulars BOIXAC?
Principalment acer inoxidable AISI 304 i AISI 316.
Els bescanviadors de calor tubular BOIXAC es fabriquen amb materials seleccionats segons la naturalesa química del fluid i les condicions de servei. L’ús d’acer inoxidable AISI 304 o AISI 316 garanteix resistència a la corrosió, durabilitat mecànica i compatibilitat amb aplicacions alimentàries, farmacèutiques i químiques.
Quin retorn de la inversió ofereix un bescanviador tubular?
El ROI habitual és d’entre 3 i 12 mesos.
La reducció de parades no planificades, la millora de l’eficiència energètica i la disminució dels costos de neteja i manteniment permeten assolir un retorn de la inversió ràpid, especialment en processos industrials continus amb fluids difícils.
En quins sectors industrials s’utilitza habitualment el bescanviador tubular?
En alimentació, aigües residuals, química, farmacèutica i processos ambientals.
El bescanviador de calor tubular BOIXAC s’utilitza àmpliament en indústria alimentària, tractament d’aigües residuals i fangs, indústria química, farmacèutica, biotecnologia, paperera, cosmètica i energia, especialment quan els fluids presenten viscositat elevada, càrrega sòlida o risc d’incrustació.
Quan no és la millor opció un bescanviador tubular?
Quan el procés treballa exclusivament amb fluids nets i requereix equips molt compactes.
En aplicacions amb fluids molt nets, baixos riscos de fouling i limitacions severes d’espai, altres tecnologies d’intercanvi de calor poden resultar més compactes. El bescanviador tubular destaca quan la prioritat és la fiabilitat, la neteja i el control del procés, no la mínima ocupació volumètrica.
Intercanviador de calor de plaques pillow

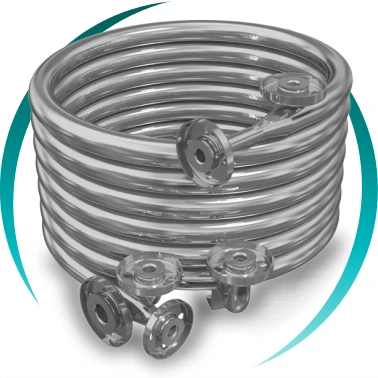

Intercanviador de calor de tubs concèntrics
