BESCANVIADOR DE VAPOR
El bescanviador de vapor és un equip clau en la gestió tèrmica de processos industrials on el vapor actua com a vector energètic principal. Aquest tipus de bescanviador de calor s’utilitza àmpliament en sectors com la indústria paperera, la metal·lúrgia, la química de procés, les calderes industrials, els sistemes d’assecatge i les instal·lacions de recuperació energètica, entre d’altres.
A BOIXAC concebem solucions d’intercanvi tèrmic basades en bobines tubulars, amb aletes helicoïdals, aletes continues o tubs llisos, dissenyades per operar amb vapor en condicions exigents, tant pel que fa a pressió com a temperatura, assegurant una transferència de calor eficient, controlada i segura en entorns industrials complexos.
Bobines tubulars par a aplicacions amb vapor
Les bobines tubulars destinades a bescanviadors de vapor estan concebudes per suportar altes pressions i temperatures extremes, amb rangs operatius que poden arribar fins als 950 °C, en funció del disseny i dels materials seleccionats.
La flexibilitat en la selecció de materials —com ara acer al carboni, acer inoxidable AISI304, AISI316, duplex, hastelloy o titani— permet adaptar cada solució a les condicions específiques del procés, garantint una elevada resistència mecànica i una excel·lent durabilitat fins i tot en ambients corrosius, com ara instal·lacions marines o processos amb presència de gasos agressius.
Aquest enfocament ens permet oferir equips fiables tant per a vapor saturat com per a vapor humit o sobreescalfat, assegurant un rendiment estable al llarg del temps.
Recuperació d’energia i solucions a mida
Més enllà de l’intercanviador de vapor convencional, a BOIXAC desenvolupem solucions d’intercanvi de calor personalitzades, orientades a la recuperació energètica i a l’optimització dels consums tèrmics dels processos industrials.

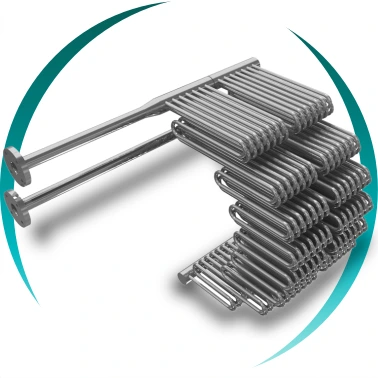

Entre aquestes solucions destaquen els intercanviadors de tubs aletejats, especialment indicats per a sistemes amb vapor viu i per a sistemes de recuperació d’energia de vapor flash, on l’aprofitament del calor residual esdevé un factor clau per millorar l’eficiència global de la instal·lació.
Cada projecte es concep a partir d’una anàlisi detallada de les condicions de procés, els cabals, les temperatures, les pressions i les limitacions d’espai, amb l’objectiu d’obtenir el màxim rendiment tèrmic amb la mínima pèrdua de càrrega.
Intercanviador de calor de vapor d’alta pressió – HT
L’intercanviador de vapor per alta pressió (HT) està dissenyat per a aplicacions on es requereix la transformació de vapors saturats o humits en vapors secs o sobreescalfats, assegurant una qualitat de vapor òptima per als processos posteriors.
Amb una capacitat de treball que pot arribar fins als 950 °C, aquest tipus d’equip destaca per la seva robustesa estructural, estabilitat tèrmica i fiabilitat operativa en condicions extremes.
ROI habitual
3-12 mesos
Resistència
fins a 950ºC
Garantia
2 anys
Disseny
a mida
Quines són les aplicacions habituals pels intercanviadors?
Energia i cogeneració
Alimentació i begudes
Agricultura i hivernacles
Indústria química
Indústria pesada
Sistemes de refrigeració i climatització industrial
Depuració i tractament de fluids
Assecatge industrial
Instal·lacions marines
Quines configuracions tenen els serpentins?
Els serpentins d’intercanvi de calor concebuts per BOIXAC es poden configurar en múltiples formats geomètrics, adaptant-se a les necessitats específiques de cada projecte. Aquesta flexibilitat permet treballar amb altes temperatures, elevades pressions i diferents disposicions de flux, sempre amb l’objectiu de maximitzar la transferència de calor.
Quina resistència i durabilitat tenen els intercanviadors de calor?
Les solucions proposades es basen en materials d’alta qualitat i elevades prestacions, seleccionats per garantir una llarga vida útil de l’equip, fins i tot en instal·lacions amb alts factors d’embrutiment, cicles tèrmics exigents o ambients químicament agressius.
Quina precisió productiva ofereix BOIXAC?
La precisió en la concepció dels equips permet oferir solucions a mida, amb terminis ajustats i un elevat nivell de qualitat. Els equips són sotmesos a controls i proves d’estanqueïtat, tant en fases prèvies com posteriors al muntatge, assegurant la fiabilitat del conjunt abans de la seva posada en servei.
Què és un bescanviador de vapor?
Un bescanviador de vapor és un equip d’intercanvi tèrmic que permet transferir energia del vapor a un altre fluid o bé condicionar el vapor dins d’un procés industrial, millorant l’eficiència tèrmica i el control del procés.
Per a què serveix un bescanviador de vapor en un procés industrial?
Serveix per aprofitar l’energia del vapor per escalfar fluids, assecar productes, recuperar calor residual o millorar la qualitat del vapor, reduint el consum energètic global de la instal·lació.
Quina diferència hi ha entre vapor saturat, humit i sobreescalfat?
El vapor saturat està en equilibri amb l’aigua a una pressió determinada.
El vapor humit conté gotes d’aigua que redueixen l’eficiència i poden provocar erosió.
El vapor sobreescalfat és vapor sec escalfat per sobre del punt de saturació, ideal per a processos exigents.
Quins sectors utilitzen intercanviadors de calor per a vapor?
S’utilitzen en indústries com l’energia, la química, la paperera, l’alimentació i begudes, la metal·lúrgia, l’assecatge industrial, la cogeneració i les instal·lacions marines.
Fins a quina temperatura pot treballar un intercanviador de vapor?
En funció del disseny i dels materials, un intercanviador de vapor pot treballar a temperatures molt elevades, arribant fins als 950 °C en aplicacions industrials d’alta exigència.
Què és un intercanviador de vapor d’alta pressió?
És un equip dissenyat per operar amb vapor a pressions elevades, capaç de suportar grans esforços mecànics i tèrmics, utilitzat per assecar, sobreescalfar o recuperar energia del vapor.
Quins materials s’utilitzen en bescanviadors de vapor?
Els materials més habituals són l’acer al carboni, l’acer inoxidable i el titani, seleccionats segons la temperatura, la pressió i la presència d’ambients corrosius.
Què és la recuperació d’energia amb vapor flash?
És el procés d’aprofitar l’energia del vapor generat quan un fluid calent es despressuritza sobtadament, permetent reutilitzar aquesta energia mitjançant un bescanviador adequat.
Quina diferència hi ha entre tubs llisos i tubs aletejats?
Els tubs llisos s’utilitzen per a transferència directa, mentre que els tubs aletejats incrementen la superfície d’intercanvi i milloren l’eficiència en processos de recuperació d’energia.
És possible adaptar un bescanviador de vapor a espais reduïts?
Sí. Mitjançant un disseny a mida dels serpentins tèrmics i la configuració del flux, es pot optimitzar el bescanviador per integrar-lo en espais limitats sense perdre rendiment tèrmic.
Intercanviador de calor de tubs plans
Intercanviador de calor de tubs llisos

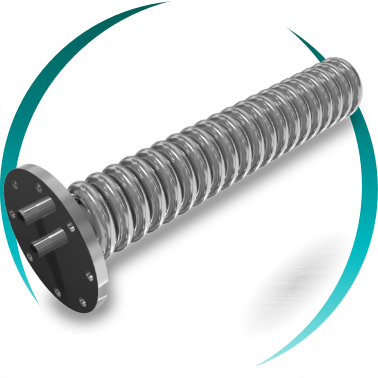

Intercanviador de calor sense soldadura
