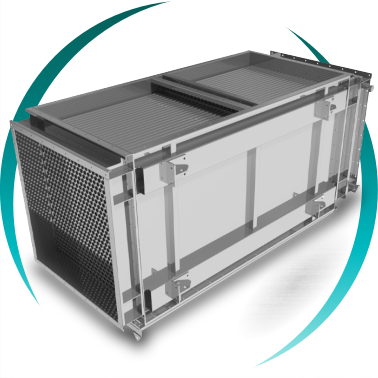

ECHANGEUR AIR-AIR
Un échangeur de chaleur air-air industriel est un échangeur thermique permettant de récupérer l’énergie thermique résiduelle en transférant la chaleur entre deux flux d’air totalement séparés, tout en maintenant une étanchéité d’environ 99,9 %.
Les échangeurs air-air BOIXAC permettent de valoriser l’énergie contenue dans l’air chaud d’extraction ou de procédé afin de préchauffer l’air neuf d’insufflation, transformant une perte énergétique inévitable en énergie utile. Cela améliore de manière directe et mesurable l’efficacité énergétique globale de l’installation, tout en réduisant la consommation d’énergie, les coûts d’exploitation et les émissions de CO₂ associées au procédé.
Grâce à une configuration à flux croisés optimisée selon des critères d’ingénierie thermique, ces équipements peuvent atteindre des rendements de récupération thermique allant jusqu’à 80 %, se positionnant parmi les solutions offrant le meilleur retour économique en efficacité énergétique industrielle.
Quand choisir un échangeur de chaleur air-air
L’échangeur air-air est particulièrement adapté lorsqu’il est nécessaire de récupérer de l’énergie thermique entre deux flux d’air propre ou légèrement contaminé, tout en maintenant une séparation quasi totale entre les flux.
Dans les procédés impliquant des fumées de combustion, des particules solides ou des températures très élevées, ou lorsqu’il est nécessaire de garantir une étanchéité à 100 %, il est recommandé d’opter pour un échangeur air-fumées ou un autre système gaz-gaz spécifique.
Le choix correct de l’échangeur dépend principalement de la température du gaz, du niveau de contamination et des exigences du procédé.
Fonctionnement de l’échangeur de chaleur air-air
Le fonctionnement d’un échangeur de chaleur air-air repose sur un échange thermique gaz-gaz contrôlé, dans lequel deux flux d’air circulent dans des canaux indépendants, séparés par une surface d’échange spécifiquement conçue pour maximiser le transfert de chaleur avec une perte de charge minimale.
L’air chaud cède une partie de son énergie thermique.
L’air froid entrant absorbe cette énergie.
Il n’existe aucun contact direct entre les flux.
Une étanchéité élevée du système est garantie.
Ce principe permet de :
Récupérer l’énergie de l’air d’extraction ou de l’air de procédé.
Garantir une séparation totale entre les flux d’air.
Fonctionner de manière stable avec de grands débits d’air.
Réduire la puissance requise pour les systèmes de chauffage, de ventilation ou de climatisation.
Les échangeurs air-air BOIXAC s’intègrent facilement dans des installations existantes telles que des lignes de ventilation industrielle, des séchoirs, des fours, des systèmes HVAC ou des procédés continus, sans compromettre la continuité du processus de production et en s’adaptant aux conditions réelles de chaque application.
Avantages clés de l’échangeur air-air pour l’industrie
Les échangeurs de chaleur air-air BOIXAC sont conçus pour des procédés industriels continus et fortement énergivores, où la stabilité opérationnelle et la performance durable sont essentielles, apportant des bénéfices directs et mesurables :
Économies d’énergie significatives et réduction des coûts d’exploitation.
Diminution des émissions de CO₂ et réduction de l’impact environnemental.
Amélioration de la performance globale du processus de production.
Augmentation de la compétitivité industrielle.
Intégration optimale avec les systèmes de contrôle et d’automatisation.
Applications industrielles courantes de l’échangeur air-air
Les échangeurs air-air BOIXAC sont particulièrement adaptés aux procédés impliquant de grands volumes d’air et des températures élevées, là où d’autres systèmes de récupération ne sont pas viables :
Industrie agroalimentaire : séchoirs, déshydratation, traitements thermiques.
Industrie papetière : récupération de chaleur des airs chauds issus des fours et séchoirs.
Industrie chimique et pharmaceutique : récupération d’énergie et contrôle thermique des airs de procédé.
Agriculture et serres : optimisation énergétique des systèmes de climatisation.
Céramique, fonderies et métallurgie : amélioration du rendement des fours et des procédés de chauffage industriel.
Conception, innovation et caractéristiques constructives
Conception modulaire et sur mesure
Les équipements BOIXAC sont conçus selon une architecture modulaire, avec des configurations à flux croisés simples ou multiples, définies à partir de données réelles de procédé, en adaptant les dimensions, les géométries et les parcours d’air à chaque projet industriel.
Matériaux à haute résistance
Conçus pour fonctionner dans des environnements industriels exigeants, avec des critères de sélection des matériaux basés sur la température, la corrosion et la durée de vie, garantissant durabilité, stabilité mécanique et fiabilité opérationnelle.
Maintenance accessible et efficace
En option, les équipements peuvent intégrer des systèmes de nettoyage automatique par aspersion ainsi que des portes d’inspection et de nettoyage facilitant la maintenance préventive et corrective, tout en minimisant les arrêts non planifiés.
Efficacité énergétique et durabilité
Avec des rendements pouvant atteindre 80 %, ces systèmes permettent d’obtenir des retours sur investissement généralement compris entre 3 et 12 mois, avec un impact direct sur la décarbonation des procédés industriels.
Étanchéité avancée
Les systèmes d’étanchéité mécanique garantissent une étanchéité allant jusqu’à 99,9 %, condition essentielle pour les applications impliquant de l’air contaminé ou des exigences strictes en matière de sécurité.
ROI habituel
3-12 mois
Efficacité
jusqu’à 80%
Garantie
2 ans
Étanchéité
jusqu’à 99%
FAQs
Qu’est-ce qu’un échangeur de chaleur air-air ?
Un échangeur de chaleur air-air est un échangeur industriel qui transfère l’énergie thermique entre deux flux d’air totalement séparés, sans aucun mélange.
Ce type d’équipement permet de récupérer la chaleur contenue dans l’air d’extraction ou de procédé afin de préchauffer l’air neuf d’insufflation, améliorant ainsi l’efficacité énergétique et réduisant la consommation globale d’énergie du système.
Quelle est la différence entre un échangeur air-air et un échangeur gaz-gaz ?
Un échangeur air-air est fabriqué à partir de tubes expansés, offrant une étanchéité d’environ 99,9 %, tandis qu’un échangeur gaz-gaz est fabriqué à partir de tubes soudés, garantissant une étanchéité de 100 %.
Bien que le principe physique soit identique, l’échangeur air-air est optimisé pour les systèmes de ventilation, l’air de procédé et l’air d’extraction industrielle. Sa conception prend en compte de grands débits d’air, de faibles pertes de charge et des niveaux élevés d’étanchéité, des aspects critiques pour les applications industrielles soumises à des exigences strictes de sécurité et d’efficacité.
Est-il adapté à l’air d’extraction ?
Oui, il est adapté à la récupération de chaleur à partir d’airs d’extraction industriels.
Les échangeurs air-air peuvent fonctionner avec de l’air d’extraction à condition que la conception soit adaptée au niveau d’encrassement, à la température et à la composition du gaz. En fonction du procédé, BOIXAC sélectionne les matériaux, les géométries et les solutions constructives garantissant un fonctionnement stable et une maintenance maîtrisée.
Quel rendement énergétique peut atteindre un échangeur air-air ?
Un échangeur de chaleur air-air peut atteindre des rendements de récupération thermique allant jusqu’à 80 %.
La performance réelle dépend de facteurs tels que la différence de température entre les flux, les débits d’air, la configuration du flux et les conditions d’exploitation. Dans des applications industrielles correctement dimensionnées, ces équipements permettent des réductions significatives de la consommation énergétique et des améliorations directes du ROI du système.
Un échangeur air-air peut-il être conçu sur mesure ?
Oui, les échangeurs air-air peuvent être entièrement conçus sur mesure.
BOIXAC conçoit chaque échangeur en fonction des débits d’air, des températures, de l’espace disponible et des exigences spécifiques du procédé industriel. La conception personnalisée permet d’optimiser l’efficacité, de garantir l’intégration dans des installations existantes et d’assurer une exploitation fiable à long terme.
Quelle maintenance requièrent les échangeurs air-air ?
La maintenance d’un échangeur air-air est simple et accessible.
Les équipements intègrent des portes d’inspection permettant un accès facile au faisceau d’échange pour les opérations de nettoyage et de maintenance préventive. Selon l’application, des systèmes de nettoyage automatique par aspersion peuvent être intégrés, réduisant les temps d’arrêt et les coûts d’exploitation.
Quels matériaux sont couramment utilisés pour leur fabrication ?
Les échangeurs air-air industriels sont généralement fabriqués en aciers carbone ou en aciers inoxydables.
Le choix du matériau dépend de la température de fonctionnement, de la corrosion du milieu et de la composition de l’air ou du gaz. Les matériaux les plus utilisés incluent l’acier carbone et les aciers inoxydables AISI 304, AISI 316, AISI 309 et AISI 310, garantissant résistance mécanique, durabilité et compatibilité avec chaque application industrielle.

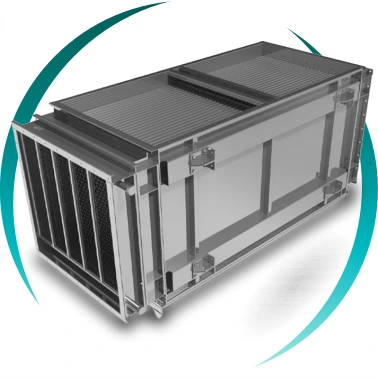

Échangeur de chaleur pour gaz de combustion

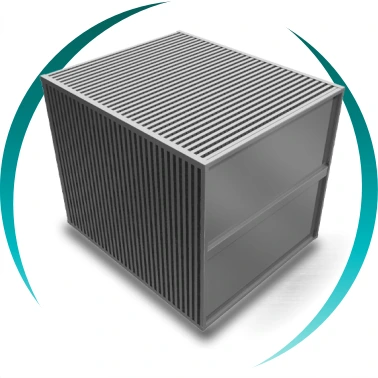

Échangeur de chaleur dimple plate
