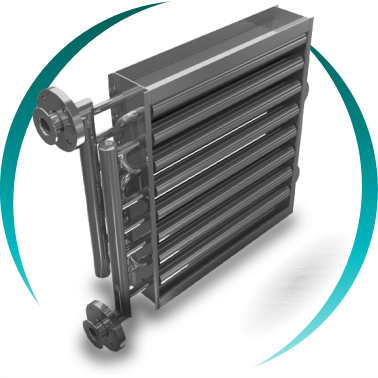

Échangeur de chaleur à ailettes hélicoïdales · Ailettes spirales
Un échangeur de chaleur à ailettes est un équipement thermique industriel conçu pour augmenter de manière significative la surface d’échange thermique grâce à des ailettes métalliques fixées sur les tubes. Il est particulièrement efficace dans les procédés impliquant de l’air ou des gaz ainsi que des fluides à haute température.
L’échangeur à ailettes développé par BOIXAC est spécifiquement conçu pour des procédés industriels à fortes exigences thermiques, où la fiabilité opérationnelle en continu, la robustesse mécanique structurelle et l’efficacité énergétique maximale sont des facteurs absolument critiques. Ce type d’échangeur est particulièrement adapté au fonctionnement avec de la vapeur vive, de la vapeur flash, de l’huile thermique et de l’eau surchauffée, tant pour des applications de refroidissement industriel que pour des systèmes de récupération d’énergie à haut rendement.
Il constitue une solution idéale pour les installations industrielles nécessitant une puissance thermique élevée, un fonctionnement continu et une fiabilité opérationnelle élevée à long terme.
Tous les équipements sont soumis à des essais de pression et à des vérifications fonctionnelles conformément à la Directive Européenne des Équipements Sous Pression 2014/68/UE (PED), garantissant la conformité réglementaire, la traçabilité documentaire et l’aptitude à une intégration dans des installations industrielles réglementées. En complément, BOIXAC peut fournir des équipements conçus selon les normes ASME lorsque le projet ou le marché l’exige.
Cette conformité réglementaire assure une intégration sûre dans des environnements industriels réglementés et des procédés critiques.
Construction de l’ailette hélicoïdale : pourquoi elle modifie le comportement de l’équipement
L’ailette hélicoïdale n’est pas simplement une ailette enroulée : c’est une solution constructive qui naît des limites des ailettes continues lorsque le procédé est exigeant.
Dans un échangeur à ailettes continues, toutes les ailettes forment un seul bloc rigide autour du faisceau de tubes. Lorsque l’équipement fonctionne à haute température, la dilatation différentielle entre les tubes et les ailettes génère des contraintes accumulées au niveau de la jonction. Avec le temps, ces contraintes dégradent le contact thermique et compromettent l’intégrité structurelle.
Dans l’échangeur à ailettes hélicoïdales, chaque ailette est indépendante par tube. Elle est fabriquée avec une plus grande épaisseur et sertie mécaniquement sur le tube lors du processus de fabrication. Cette indépendance permet à chaque tube de se dilater librement sans transférer de contraintes au reste du faisceau. Le résultat est un équipement qui maintient ses performances thermiques initiales stables tout au long de sa durée de vie, même sous des cycles thermiques intenses, des vibrations mécaniques ou des gaz contenant des particules.
Cette construction apporte quatre avantages techniques concrets :
- Liberté totale de conception géométrique : le pas, la hauteur, l’épaisseur et le développement de l’ailette sont ajustés avec précision à chaque procédé.
- Absorption des dilatations thermiques : l’ailette indépendante par tube élimine les contraintes accumulées des conceptions monobloc.
- Tolérance à l’encrassement : un pas plus large entre les ailettes réduit le colmatage dans les gaz chargés en particules ou en poussières.
- Robustesse en environnements agressifs : l’épaisseur accrue des ailettes résiste à la corrosion, à l’abrasion et aux cycles de nettoyage mécaniques ou chimiques.
Fabrication du faisceau à ailettes
Contrairement aux échangeurs à ailettes continues formant un bloc rigide unique, les échangeurs à ailettes BOIXAC intègrent des ailettes hélicoïdales indépendantes, montées individuellement sur chaque tube. Cette solution constructive offre des avantages techniques majeurs :
Liberté totale de conception géométrique, permettant d’ajuster précisément le pas, la hauteur, l’épaisseur et le développement des ailettes selon chaque application.
Optimisation du transfert thermique par convection, particulièrement efficace dans les systèmes utilisant de l’air ou des gaz.
Meilleur comportement mécanique face aux dilatations thermiques, aux vibrations et aux cycles de charge variables.
Adaptation précise aux exigences de nettoyage, de maintenance et aux environnements agressifs ou contaminés.
Cette configuration est particulièrement recommandée dans les environnements soumis à des cycles thermiques élevés ou à des conditions de fonctionnement variables.
Les calculs thermodynamiques et aérodynamiques spécifiques fournis par BOIXAC pour chaque projet permettent de définir la configuration optimale de l’échangeur, en maximisant les performances énergétiques et en minimisant les pertes de charge du système, tant côté fluide que côté air ou gaz.
Fabrication sur mesure et configurations des échangeurs à ailettes
BOIXAC conçoit des échangeurs à ailettes entièrement sur mesure, en adaptant la géométrie, les matériaux et la configuration globale aux conditions spécifiques de chaque procédé industriel. Les solutions peuvent inclure :
Liberté totale de conception géométrique, permettant d’ajuster avec précision le pas, la hauteur, l’épaisseur et le développement des ailettes selon chaque application.
Conceptions avec ou sans châssis structurel, selon les exigences mécaniques et d’installation.
Étanchéité spécifique côté air afin d’optimiser les performances et d’éviter les phénomènes de by-pass.
Configurations sans soudure dans les zones critiques lorsque l’application l’exige pour des raisons de fiabilité ou de conformité réglementaire.
Cette flexibilité permet d’adapter l’équipement avec précision aux conditions réelles de fonctionnement du client.
Solutions globales pour installations industrielles
Les échangeurs à ailettes BOIXAC peuvent être fournis avec différents types de raccordement, tels que raccords filetés, brides ou tubes lisses pour soudage direct, facilitant leur intégration dans des installations neuves ou existantes.
De plus, BOIXAC peut concevoir des solutions complètes intégrant des équipements auxiliaires tels que :
Ventilateurs
Séparateurs de gouttelettes
Systèmes d’humidification
Résistances électriques de dégivrage
Carters pressurisés
Cette approche globale permet de réduire les délais d’installation, les risques opérationnels et les coûts globaux du projet.
Si vous devez comparer les ailettes hélicoïdales avec les ailettes continues avant de décider quelle technologie s’adapte le mieux à votre procédé, consultez la page cluster des échangeurs de chaleur à tubes à ailettes :
ROI typique
3-12 mois
Efficacité
jusqu’à 90%
Garantie
2 ans
Soudures
jusqu’à 70% moins
FAQs
Qu’est-ce qu’un échangeur de chaleur à tubes à ailettes ?
Un échangeur à tubes à ailettes est un équipement conçu pour augmenter la surface d’échange thermique en ajoutant des ailettes aux tubes.
Un échangeur à tubes à ailettes est une unité thermique industrielle qui augmente significativement la surface effective d’échange grâce aux ailettes disposées sur les tubes, améliorant le transfert thermique entre un fluide interne et un milieu externe, généralement de l’air ou des gaz.
Quelle est la différence entre ailettes hélicoïdales indépendantes et ailettes continues ?
Les ailettes hélicoïdales indépendantes offrent plus de flexibilité et une meilleure performance mécanique.
Les ailettes hélicoïdales indépendantes sont montées individuellement sur chaque tube, tandis que les ailettes continues forment un bloc unique. Les ailettes indépendantes permettent une plus grande flexibilité géométrique, une meilleure absorption des dilatations thermiques et une meilleure réponse dans les environnements fortement encrassants.
Pour quelles applications les tubes avec ailettes hélicoïdales sont-ils les plus adaptés ?
Idéal pour vapeur, huile thermique, eau surchauffée et récupération d’énergie.
Ils sont particulièrement adaptés pour vapeur vive, vapeur flash, huile thermique et eau surchauffée, ainsi que pour les processus de récupération d’énergie et de refroidissement industriel avec air ou gaz, même en présence de certains facteurs d’encrassement.
Les échangeurs à tubes à ailettes peuvent-ils être adaptés à chaque projet ?
Oui, chaque échangeur est conçu spécifiquement pour son application.
Chaque échangeur à ailettes est entièrement personnalisé, en adaptant la géométrie des tubes, le type d’ailette, les matériaux et la configuration globale selon les conditions réelles du process et les exigences du client.
Les échangeurs à tubes à ailettes BOIXAC respectent-ils la réglementation européenne ?
Oui, ils sont conformes à la Directive PED 2014/68/UE et peuvent également être fabriqués selon la norme ASME.
Les équipements sont vérifiés et testés conformément à la Directive Européenne sur les Équipements sous Pression 2014/68/UE, garantissant la conformité réglementaire. De plus, BOIXAC peut fournir des équipements conformes à la norme ASME lorsque le projet l’exige.

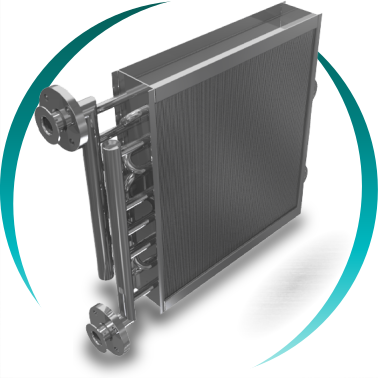

Échangeur à tubes et ailettes

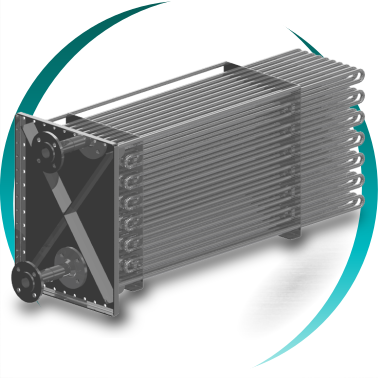

Échangeur à tubes lisses
