ECHANGEUR PILLOW PLATE
Les échangeurs de chaleur Pillow Plate de BOIXAC, également appelés Dimple Plate, représentent une solution avancée d’ingénierie thermique industrielle intégrant une efficacité énergétique élevée, une robustesse mécanique, une hygiène industrielle optimale et une grande polyvalence opérationnelle, y compris dans des conditions de procédé extrêmes.

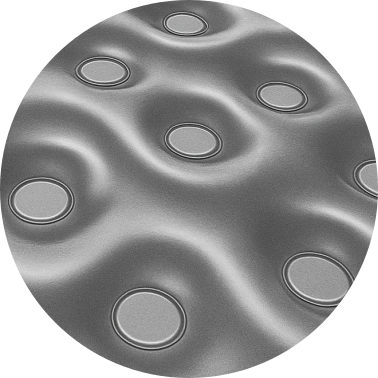

Cette technologie repose sur des plaques métalliques soudées et gonflées de manière contrôlée, générant une morphologie dimple tridimensionnelle stable et reproductible, conçue pour maximiser le coefficient global de transfert thermique (U) dans des scénarios de flux complexes, de fluides encrassants (fouling) ou de régimes de fonctionnement transitoires, courants dans l’industrie lourde et de procédés.
Contrairement aux échangeurs à plaques traditionnels, l’Échangeur Pillow Plate BOIXAC se distingue par sa capacité d’adaptation géométrique et fonctionnelle. Il peut être configuré comme surface plane ou courbe, intégré directement dans des cuves, appliqué en extérieur, sous forme de modules d’immersion, de chemise thermique ou de surface de contact direct avec le produit, permettant de dimensionner l’équipement précisément selon la pression, la température, la viscosité du fluide et l’espace disponible, sans compromettre les performances thermiques.
Ingénierie du relief et optimisation du transfert thermique
La géométrie interne des Pillow Plates BOIXAC génère des zones de turbulence contrôlée qui augmentent de manière significative le transfert de chaleur, tout en maintenant un coefficient U élevé et stable sur une large plage de débits, de différences de température et de conditions de fonctionnement.
Ce comportement est particulièrement critique dans des procédés tels que :
Récupération énergétique de vapeur et de condensats
Refroidissement de liquides alimentaires sensibles
Traitement thermique de fluides visqueux ou chargés en sédiments
Évaporation, concentration et cristallisation
Systèmes d’immersion thermique à haute capacité
L’optimisation de l’Échangeur Pillow Plate repose sur une combinaison de calcul thermique avancé, de modélisation structurelle des contraintes et de simulation des flux, garantissant un rendement maximal avec une perte de charge minimale. BOIXAC collabore directement avec des bureaux d’ingénierie et des responsables de production afin d’intégrer l’échangeur précisément au point du procédé où l’impact énergétique et économique est le plus significatif.
Dimple Plate: Robustesse structurelle pour opérations à fortes contraintes
Les Dimple Plate BOIXAC sont conçus pour fonctionner de manière fiable sous :
Des pressions internes et externes élevées
Des températures élevées et des cycles thermiques agressifs
Des milieux encrassants contenant boues, sable, polymères ou sédiments organiques
Des contraintes mécaniques propres aux environnements industriels lourds ou aux installations maritimes
Cette robustesse structurelle se traduit par une longue durée de vie, une dégradation réduite dans le temps et des intervalles de maintenance allongés. La conception entièrement sur mesure permet d’adapter les épaisseurs de paroi, les schémas de gonflage et l’orientation des flux selon les normes sectorielles, les exigences de sécurité et les conditions réelles de service.
Hygiène industrielle et inspection efficace
Le relief doux et continu de la géométrie dimple minimise les zones mortes, l’accumulation de résidus et les points critiques de contamination.
Les Pillow Plates BOIXAC sont entièrement compatibles avec :
Les systèmes CIP / SIP
Le nettoyage à haut débit
L’inspection visuelle directe
Les configurations avec ou sans enveloppe
Cette caractéristique fait de l’Échangeur Pillow Plate une solution de référence pour les applications sanitaires, où la propreté, la traçabilité et la qualité du produit final sont des facteurs déterminants.
Secteurs industriels où l’Échangeur Pillow Plate BOIXAC fait référence
Agroalimentaire et boissons : refroidissement des produits laitiers, bière, vin, jus, glace et produits en immersion.
Chimie et pharmacie : fluides sensibles, évaporation, procédés isothermes et récupération énergétique.
Énergie et pétrochimie : valorisation thermique de la vapeur, des condensats et des flux résiduels à haute énergie.
Papeterie et industrie lourde : gestion thermique de fluides chargés en solides et en sédiments.
Naval et maritime : solutions robustes pour environnements corrosifs et conditions fortement variables.
Conception sur mesure des Dimple Plate et intégration des procédés
BOIXAC développe chaque Dimple Plate à partir de :
Conditions de fonctionnement (pression / température)
Débits et régimes d’écoulement
Interactions liquide-liquide, liquide-gaz ou vapeur-liquide
Disponibilité de l’espace et orientation requise
Exigences sanitaires et réglementaires
Spécifications exactes du procédé client
Cette ingénierie personnalisée garantit une intégration avec une résistance hydraulique minimale, une efficacité thermique maximale et une stabilité opérationnelle à long terme.
Avantages compétitifs clés
Haute efficacité thermique grâce à la turbulence contrôlée
Excellentes performances avec des fluides difficiles et des milieux encrassés
Robustesse mécanique et longue durée de vie
Hygiène et inspection simplifiées
Flexibilité dimensionnelle totale
Réduction directe de la consommation énergétique et des coûts d’exploitation
ROI typique
3-12 mois
Efficacité
jusqu’à 90%
Garantie
2 ans
Soudures
jusqu’à 70% moins
FAQs
Qu’est-ce qu’un Échangeur Pillow Plate BOIXAC ?
Un Échangeur Pillow Plate BOIXAC est un échangeur de chaleur composé de deux plaques métalliques soudées et gonflées créant des canaux internes à haute efficacité thermique.
Le gonflage contrôlé génère une structure dimple tridimensionnelle qui optimise le transfert de chaleur, améliore la résistance mécanique et permet de travailler avec des fluides complexes, des pressions élevées et des températures importantes, avec une stabilité opérationnelle supérieure aux autres technologies.
Pourquoi est-il plus efficace que d’autres échangeurs de chaleur ?
Parce que la géométrie dimple crée une turbulence contrôlée et réduit les zones mortes.
Cette turbulence augmente le coefficient global U, maintient des performances stables sur de larges plages de débit et de température et réduit les pertes de charge, même dans des conditions d’écoulement non idéales.
Peut-il fonctionner avec des fluides encrassants (fouling) ?
Oui, c’est l’un de ses principaux atouts.
Les Pillow Plates BOIXAC supportent les sédiments, sables, boues, polymères et fluides chargés en solides grâce à des canaux larges, un relief continu et une grande facilité de nettoyage, réduisant le risque d’obstruction.
Le Dimple Plate est-il adapté à la récupération énergétique ?
Oui, il est extrêmement performant pour la récupération de chaleur.
Il est particulièrement adapté à la vapeur, aux condensats et aux flux résiduels chauds, permettant des retours sur investissement très rapides et contribuant activement à la décarbonation des procédés industriels.
Quelle est la durée de vie d’un Échangeur Pillow Plate BOIXAC ?
Très élevée, même dans des environnements industriels sévères.
La robustesse structurelle, le choix des matériaux et la conception sur mesure garantissent de longs intervalles de service, une faible dégradation et une exploitation fiable à long terme, selon le fluide et les conditions de fonctionnement.
