TROCADOR DE TUBOS ALETADOS
Um trocador de tubos aletados é um equipamento térmico industrial projetado para aumentar de forma significativa a superfície de troca de calor por meio de aletas metálicas fixadas aos tubos, sendo especialmente eficiente em processos com ar ou gases e fluidos de alta temperatura.
O trocador de tubos aletados desenvolvido pela BOIXAC foi concebido especificamente para processos industriais de elevada exigência térmica, nos quais a confiabilidade operacional contínua, a robustez mecânica estrutural e a máxima eficiência energética são fatores absolutamente críticos. Este tipo de trocador é particularmente indicado para operação com vapor vivo, vapor flash, óleo térmico e água superaquecida, tanto em aplicações de resfriamento industrial quanto em sistemas de recuperação de energia de alto desempenho.
Trata-se de uma solução ideal para instalações industriais que exigem alta potência térmica, operação contínua e elevada confiabilidade operacional a longo prazo.
Todos os equipamentos são submetidos a testes de pressão e verificação funcional de acordo com a Diretiva Europeia de Equipamentos sob Pressão 2014/68/UE (PED), garantindo conformidade normativa, rastreabilidade documental e adequação para instalações industriais regulamentadas. De forma complementar, a BOIXAC pode fornecer equipamentos projetados conforme a norma ASME, quando o projeto ou o mercado assim o exigirem.
Essa conformidade normativa assegura uma integração segura em ambientes industriais regulamentados e em processos críticos.
Aplicações industriais dos trocadores de tubos aletados
A concepção de engenharia desses equipamentos é destinada a condições severas de operação, com altas pressões e temperaturas, ciclos térmicos intensos e regimes de funcionamento variáveis. Por esse motivo, a BOIXAC seleciona materiais de alto desempenho, como aço carbono, aço inoxidável, ligas especiais ou titânio, em função da natureza do fluido, da corrosividade do meio, das condições ambientais e dos requisitos específicos do processo industrial.
Graças a essa combinação de projeto térmico avançado e robustez mecânica, os trocadores de tubos aletados BOIXAC são amplamente utilizados em setores industriais críticos, como alimentício, farmacêutico, papel e celulose, químico e energético, onde a continuidade do processo, a segurança operacional e a disponibilidade da instalação são essenciais.
Também são especialmente adequados para processos de recuperação de energia residual, otimização energética e redução do consumo térmico global da instalação.
Fabricação do feixe aletado

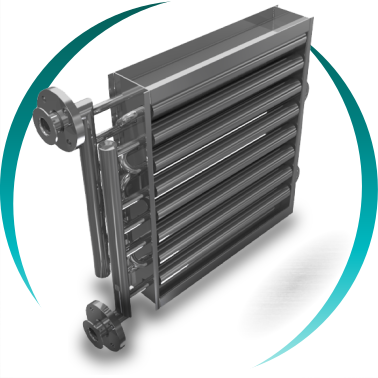

Diferentemente dos trocadores com aletas contínuas formando um único bloco rígido, os trocadores de tubos aletados BOIXAC incorporam aletas helicoidais independentes, montadas individualmente em cada tubo. Essa solução construtiva oferece vantagens técnicas fundamentais:
Total liberdade de projeto geométrico, permitindo ajustar com precisão o passo, a altura, a espessura e o desenvolvimento das aletas conforme cada aplicação.
Otimização da transferência de calor por convecção, especialmente eficiente em sistemas com ar ou gases.
Melhor comportamento mecânico frente a dilatações térmicas, vibrações e ciclos de carga variáveis.
Adaptação precisa aos requisitos de limpeza, manutenção e a ambientes agressivos ou contaminados.
Essa configuração é especialmente recomendada para aplicações com elevados ciclos térmicos ou condições de operação variáveis.
Os cálculos termodinâmicos e aerodinâmicos específicos realizados pela BOIXAC em cada projeto permitem definir a configuração ótima do trocador, maximizando o desempenho energético e minimizando as perdas de carga do sistema, tanto no lado do fluido quanto no lado do ar ou gás.
Aletas contínuas ou helicoidais conforme a aplicação
De forma complementar, a BOIXAC também pode projetar trocadores de tubos aletados com aletas contínuas, dispostas transversalmente aos tubos, especialmente indicados para otimizar a transferência térmica em instalações muito compactas.
A escolha do tipo de aleta é definida por meio de cálculos térmicos específicos, de acordo com os requisitos reais do processo.
Construção sob medida e configurações dos trocadores aletados
A BOIXAC projeta trocadores de tubos aletados totalmente sob medida, adaptando a geometria, os materiais e a configuração global às condições específicas de cada processo industrial. As soluções podem incluir:
Tubos lisos, tubos com aletas contínuas ou tubos com aletas helicoidais independentes.
Projetos com ou sem estrutura de suporte, conforme os requisitos mecânicos e de instalação.
Vedação específica no lado do ar para otimizar o desempenho e evitar bypass.
Configurações sem solda em áreas críticas, quando a aplicação exigir por motivos de confiabilidade ou conformidade normativa.
Essa flexibilidade permite adaptar o equipamento com precisão às condições reais de operação do cliente.
Soluções completas para instalações industriais
Os trocadores de tubos aletados BOIXAC podem ser fornecidos com diferentes tipos de conexão, como roscas, flanges ou tubos lisos para soldagem direta, facilitando a integração tanto em instalações novas quanto existentes.
Além disso, a BOIXAC pode desenvolver soluções completas que integrem componentes auxiliares, tais como:
Ventiladores
Separadores de gotas
Sistemas de umidificação
Resistências elétricas para degelo
Carcaças pressurizadas
Essa abordagem integrada permite reduzir o tempo de instalação, os riscos operacionais e os custos globais do projeto.
ROI típico
3-12 meses
Eficiência
até 90%
Garantia
2 anos
Soldaduras
até 70% menos
FAQs
Quais dados são necessários para o orçamento de um trocador de tubos aletados?
Para elaborar um orçamento rigoroso, é necessário dispor dos principais dados de processo, vazões, temperaturas e restrições de espaço.
Para uma proposta técnica e econômica precisa, a BOIXAC trabalha com cálculos termodinâmicos específicos. No caso de uma bateria de água, condensador, evaporador ou bateria de vapor, é necessário confirmar pelo menos 5 dos seguintes parâmetros, assim como as dimensões máximas disponíveis:
Para dimensionar a bateria de água, precisamos que você confirme 5 dos seguintes valores, bem como os tamanhos máximos disponíveis.
- Capacidade calórica (kcal/h ou kW)
- Fluxo de ar (kg/h)
- Temperatura de entrada de ar (ºC) e umidade relativa (%)*
- Temperatura de saída do ar (ºC) e umidade relativa (%)
- Fluxo de água (l/h ou l/min.)
- Temperatura de entrada de água (ºC)*
- Temperatura de saída da água (ºC)
- Tamanhos máximos disponíveis (comprimento x altura x profundidade)
Para dimensionar o condensador, precisamos que você confirme 5 dos seguintes valores, bem como os tamanhos máximos disponíveis.
- Capacidade calórica (kcal/h ou kW)
- Fluxo de ar (kg/h)*
- Temperatura de entrada de ar (ºC)*
- Temperatura de saída do ar (ºC)
- Refrigerante*
- Temperatura de condensação (ºC)*
- Tamanhos máximos disponíveis (comprimento x altura x profundidade)
Para dimensionar o evaporador, precisamos que você confirme 5 dos seguintes valores, bem como os tamanhos máximos disponíveis.
- Capacidade calórica (kcal/h ou kW)
- Fluxo de ar (kg/h)*
- Temperatura de entrada de ar (ºC) e umidade relativa (%)
- Temperatura de saída do ar (ºC) e umidade relativa (%)
- Refrigerante*
- Temperatura de evaporação (ºC)*
- Tamanhos máximos disponíveis (comprimento x altura x profundidade)
Para dimensionar a bateria de vapor, precisamos que você confirme 4 dos seguintes valores, bem como os tamanhos máximos disponíveis.
- Capacidade calórica (kcal/h ou kW)
- Fluxo de ar (kg/h)
- Temperatura de entrada de ar (ºC)
- Temperatura de saída do ar (ºC)
- Pressão de vapor (Kg / cm2 atm. ou bar)*
- Tamanhos máximos disponíveis (comprimento x altura x profundidade)
O que é um trocador de tubos aletados BOIXAC?
Um trocador de tubos aletados é um equipamento projetado para aumentar a superfície de troca térmica adicionando aletas nos tubos.
Um trocador de tubos aletados é um equipamento térmico industrial que aumenta significativamente a superfície efetiva de troca por meio das aletas nos tubos, melhorando a transferência de calor entre um fluido interno e um meio externo, geralmente ar ou gases.
Qual a diferença entre aletas helicoidais independentes e aletas contínuas?
As aletas helicoidais independentes oferecem mais flexibilidade e melhor desempenho mecânico.
As aletas helicoidais independentes são montadas individualmente em cada tubo, enquanto a aleta contínua forma um bloco único. As aletas independentes permitem maior flexibilidade geométrica, melhor absorção de dilatações térmicas e melhor resposta em ambientes com alto grau de sujeira.
Para quais aplicações os tubos com aletas helicoidais são mais indicados?
Ideais para vapor, óleo térmico, água superaquecida e recuperação de energia.
São especialmente indicados para vapor saturado, vapor flash, óleo térmico e água superaquecida, assim como para processos de recuperação de energia e resfriamento industrial com ar ou gases, mesmo na presença de certos fatores de sujeira.
Os trocadores de tubos aletados podem ser adaptados a cada projeto?
Sim, cada trocador é projetado especificamente para sua aplicação.
Cada trocador de calor é fabricado totalmente sob medida, adaptando a geometria dos tubos, tipo de aleta, materiais e configuração global às condições reais do processo e às exigências do cliente.
Os trocadores de tubos aletados da BOIXAC cumprem a normativa europeia?
Sim, cumprem a Diretiva PED 2014/68/UE e podem ser fabricados segundo a norma ASME.
Os equipamentos são verificados e testados conforme a Diretiva Europeia de Equipamentos sob Pressão 2014/68/UE, garantindo conformidade normativa. Além disso, a BOIXAC pode fornecer equipamentos conforme norma ASME quando o projeto assim exigir.

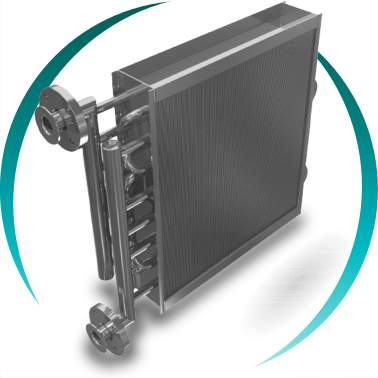

Trocador de tubos e aletas contínuas

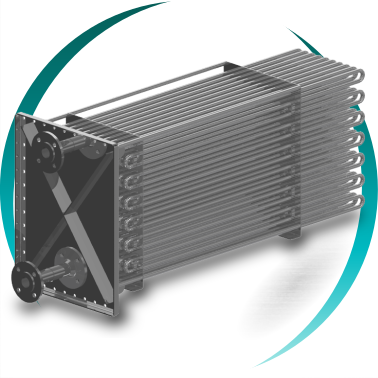

Trocador de calor de tubos lisos
