Trocadores de calor especiais para processos industriais críticos
Quando é necessário um permutador especial
Um permutador padrão de catálogo está otimizado para condições de processo habituais: fluidos conhecidos, gamas de pressão comuns, geometrias convencionais. Quando o processo se afasta dessas condições, o permutador padrão deixa de ser a solução mais eficiente —ou simplesmente não é viável.
Os permutadores especiais da BOIXAC são a resposta quando o projeto apresenta alguma destas características:
- Geometria não convencional do depósito ou equipamento receptor, que impede o uso de um permutador externo padrão
- Cargas térmicas variáveis ou intermitentes que requerem armazenamento de energia —não apenas transferência instantânea
- Operação em ambiente gasoso sob pressão, onde o fluido exterior não é líquido mas um aeriforme ou mistura gás-vapor
- Controlo térmico preciso do conteúdo de um depósito ou reator, onde a temperatura do produto condiciona a qualidade ou a segurança do processo
- Requisitos estritos de higiene ou compatibilidade química que excluem materiais ou geometrias padrão
- Limitações severas de espaço ou integração estrutural que obrigam a conceber o permutador em função do equipamento, e não o inverso
Em todos estes casos, o design personalizado permite otimizar o coeficiente global de transferência (U), reduzir perdas energéticas e garantir a estabilidade operacional do processo.
As três tipologias de permutadores especiais BOIXAC
Estas três soluções não são variantes de um mesmo produto nem respostas intercambiáveis. Cada uma responde a uma lógica de processo diferente e é concebida com critérios construtivos específicos.
Camisa fria · Controlo térmico de depósitos e reatores
A camisa fria é um sistema de troca de calor integrado diretamente na parede exterior de um depósito ou reator. O fluido caloportador —água refrigerada, glicol, água quente ou vapor— circula entre a parede do depósito e a camisa exterior, controlando com precisão a temperatura do produto contido. Não requer um permutador externo: a transferência ocorre através da parede do equipamento.
É a solução preferida quando o controlo térmico do produto é um fator crítico de qualidade ou de segurança do processo: fermentação, reações exotérmicas, processos lácteos, viscosidade de fluidos sensíveis. A BOIXAC concebe a camisa a partir da geometria real do depósito, do diferencial de temperatura requerido e das propriedades do fluido caloportador.
Máquina de gelo industrial · Armazenamento de energia térmica
A máquina de gelo industrial da BOIXAC é um sistema de armazenamento de energia frigorífica: produz gelo durante as horas de tarifa elétrica reduzida e utiliza-o posteriormente para cobrir os picos de procura de frio sem necessidade de aumentar a potência instalada do sistema de refrigeração. O permutador é o elemento onde o gelo é produzido e armazenado —construído especificamente para funcionar em ciclos repetidos de congelação e fusão sem degradação mecânica.
É a solução adequada quando a procura frigorífica é desigual no tempo, quando se pretende reduzir a potência instalada da central frigorífica ou quando o projeto inclui integração com energias renováveis ou tarifas elétricas variáveis. O dimensionamento parte da curva de procura real, não da procura de ponta.

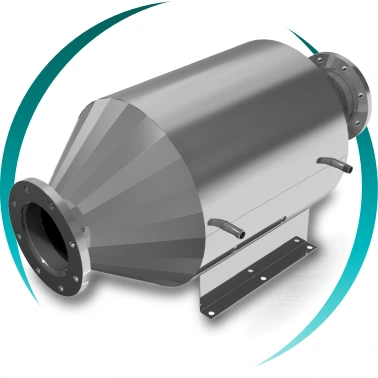

Permutador pressurizado · Transferência térmica em ambientes gasosos
O permutador pressurizado da BOIXAC está integrado dentro de uma carcaça dimensionada para trabalhar com aeriformes ou gases a pressão média ou baixa no lado exterior. Ao contrário de um permutador convencional onde o fluido exterior é líquido e a pressão atua apenas no interior do tubo, neste caso ambos os lados do permutador podem estar sujeitos a pressão —ou o lado exterior é um gás que requer contenção.
Aplica-se em processos com ar comprimido, gases técnicos, misturas reativas ou ambientes onde a segurança estrutural da carcaça é um requisito normativo. O design cumpre a Diretiva DESP 2014/68/UE na categoria correspondente segundo o fluido, a pressão e o volume.
Sistema de troca integrado na parede do depósito ou reator. Controlo preciso da temperatura do produto sem permutador externo.
Ver soluções
Produz gelo nas horas de vazio e utiliza-o nos picos de procura. Reduz a potência instalada do sistema frigorífico e otimiza o custo energético.
Ver soluções
Permutador integrado em carcaça para gases ou aeriformes a pressão média ou baixa. Design conforme DESP 2014/68/UE segundo categoria aplicável.
Ver soluçõesCritérios de engenharia na conceção de permutadores especiais
O dimensionamento de um permutador especial parte sempre dos dados reais do processo. Não existe uma geometria padrão nem um catálogo de referência: cada projeto começa pela identificação dos parâmetros que condicionam o design.
A tabela seguinte apresenta os parâmetros-chave que a BOIXAC analisa na fase de especificação técnica, independentemente da tipologia de permutador especial em causa.
| Parâmetro | Tipologia principal | Gama típica BOIXAC | Fatores condicionantes |
|---|---|---|---|
| Carga térmica | Todas | 1 – 5.000 kW | Determina a superfície de troca requerida |
| Diferencial de temperatura (ΔT) | Todas | 2 – 200°C | Condiciona a área e a configuração de fluxo |
| Pressão de conceção (lado interior) | Todas | Até 100 bar | Determina a espessura de parede e a norma DESP |
| Pressão de conceção (lado exterior) | Permutador pressurizado | 0,1 – 16 bar | Condiciona o dimensionamento da carcaça |
| Temperatura de armazenamento | Máquina de gelo | −5°C a 0°C (gelo) | Define a capacidade do banco e o ciclo de carga |
| Geometria do depósito | Camisa fria | À medida | A camisa é concebida segundo as dimensões reais do depósito |
| Material de tubo/camisa | Todas | AISI 304/316L, CuNi, Ti | Compatibilidade química, normas sanitárias, temperatura |
| Norma aplicável | Todas | DESP 2014/68/UE · ASME | Segundo fluido, PS e volume ou DN do equipamento |
Valores indicativos. O dimensionamento exato requer análise do processo, cálculo térmico específico e verificação normativa. A BOIXAC define a solução óptima na fase de especificação técnica.
Setores industriais de aplicação
As três tipologias de permutadores especiais BOIXAC são utilizadas em setores com processos de alta exigência térmica, onde o controlo da temperatura é um fator de qualidade, segurança ou eficiência energética:
- Indústria alimentar, de bebidas e láctea: controlo térmico de fermentação, pasteurização, arrefecimento de produto e processos com requisitos higiénicos estritos
- Setor vitivinícola e cervejeiro: camisas frias para depósitos de fermentação e estabilização
- Indústria química e farmacêutica: controlo de reações exotérmicas, processos com fluidos agressivos e rastreabilidade normativa
- Energia, petróleo e gás: armazenamento de frio, permutadores em ambientes pressurizados e processos com gases técnicos
- Logística refrigerada e centros de distribuição: máquinas de gelo industrial para gestão de picos de procura frigorífica
- Automóvel e aeroespacial: permutadores pressurizados para gases técnicos e fluidos de processo
- Naval e instalações marítimas: materiais de alta resistência à corrosão, design compacto adaptado às limitações de espaço do ambiente marítimo
Perguntas frequentes sobre permutadores de calor especiais
Qual é a diferença entre um permutador especial e um padrão?
Um permutador padrão está otimizado para condições de processo habituais; um especial é concebido de raiz para condições que os equipamentos de catálogo não conseguem resolver.
A diferença não é de qualidade mas de abordagem. Um permutador padrão existe porque há procura suficiente para um processo comum para o fabricar em série. Um permutador especial existe porque o processo é singular: a geometria do depósito é irregular, o fluido exterior é um gás sob pressão, é necessário armazenar energia e não apenas transferi-la, ou o controlo térmico tem de ocorrer dentro do equipamento de processo. A BOIXAC oferece permutadores especiais com base na análise do processo real, sem adaptar o processo ao produto.
Quando é necessária uma camisa fria em vez de um permutador externo?
Quando o controlo térmico tem de ocorrer dentro do depósito ou reator, sem extrair o produto nem adicionar equipamento externo ao circuito.
Um permutador externo requer bombear o produto para fora do depósito, fazê-lo passar pelo permutador e devolvê-lo. Isso implica perdas de produto, risco de contaminação, tempo de processo e equipamentos adicionais. A camisa fria transfere calor diretamente através da parede do depósito sem contacto com o fluido caloportador.
Que vantagem tem uma máquina de gelo industrial face a um sistema de refrigeração convencional?
Permite desacoplar a produção de frio da procura, reduzindo a potência instalada e o custo energético ao produzir nas horas de tarifa reduzida.
Um sistema de refrigeração convencional tem de ser dimensionado para a procura de ponta. Uma máquina de gelo industrial permite dimensionar o compressor para a procura média, produzir gelo nas horas de baixa tarifa elétrica e usar essa energia armazenada nos momentos de maior procura.
Que normas se aplicam aos permutadores pressurizados?
A Diretiva DESP 2014/68/UE para equipamentos sob pressão; a categoria aplicável depende do fluido, da pressão máxima admissível e do volume do equipamento.
Os permutadores pressurizados que ultrapassam os limiares definidos pela Diretiva DESP devem ser classificados nas categorias I a IV e ostentar a marcação CE com declaração de conformidade. Os que ficam abaixo desses limiares são fabricados de acordo com o artigo 4.3 da Diretiva —boas práticas de engenharia— e a Diretiva proíbe expressamente apor-lhes a marcação CE. A BOIXAC determina a categoria aplicável na fase de especificação técnica.
É possível conceber um permutador especial para integrar num equipamento existente?
Sim. É precisamente a situação mais habitual: o permutador é concebido a partir das dimensões e restrições do equipamento existente, e não o inverso.
A BOIXAC parte dos planos ou medidas do equipamento receptor —depósito, reator, carcaça— para definir a geometria, o percurso, os materiais e as ligações. Em projetos de retrofit, o objetivo é maximizar a superfície de troca dentro do volume disponível sem modificar o equipamento contentor.
Qual é o prazo de retorno do investimento num permutador especial?
Habitualmente entre 3 e 12 meses segundo a tipologia; os acumuladores de frio têm os retornos mais rápidos quando o diferencial de tarifa elétrica é significativo.
A camisa fria melhora a qualidade do produto e reduz os tempos de processo. A máquina de gelo industrial tem retornos habitualmente de 6 a 12 meses em instalações com procura frigorífica intermitente e tarifa elétrica variável. O permutador pressurizado tem retornos ligados à melhoria de eficiência e à eliminação de equipamentos auxiliares.
Engenharia térmica orientada para processos industriais críticos
Os permutadores especiais da BOIXAC representam o nível mais elevado de personalização dentro da tecnologia de troca de calor industrial.
Quando o processo exige precisão, integração estrutural ou armazenamento de energia, o design personalizado deixa de ser uma opção para se tornar a única resposta técnica viável. A nossa equipa técnica analisa o processo, define a tipologia mais adequada —camisa fria, máquina de gelo industrial ou permutador pressurizado— e dimensiona o equipamento a partir dos dados reais de operação.
Trabalhamos com engenheiros de fábrica, responsáveis de processo e construtores de equipamentos OEM em toda a Europa.
