Trocador de calor de casco e tubos para alta pressão
Um trocador de calor de casco e tubos é um equipamento industrial que pode ser projetado como um vaso de pressão, o que o torna a opção ideal para processos com pressões elevadas, temperaturas extremas e cargas térmicas contínuas, onde a confiabilidade mecânica e a segurança operacional são determinantes.
Em muitos processos industriais, o desafio não é apenas transferir calor, mas garantir a integridade estrutural sob estresse contínuo. Nessas condições, soluções compactas ou abertas atingem rapidamente seus limites.
O trocador de calor de casco e tubos é a tecnologia de referência quando o sistema deve operar como um equipamento de contenção térmica e mecânica, capaz de suportar altas pressões, gradientes térmicos severos e operação contínua 24/7.
Na BOIXAC, projetamos esses equipamentos como soluções de engenharia sob medida, e não como produtos padronizados, otimizando segurança, desempenho energético e custo total de propriedade.

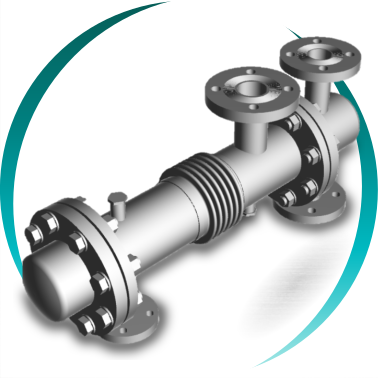

Construção do trocador de casco e tubos
Um trocador de calor de casco e tubos é composto por:
Um casco cilíndrico externo pressurizado
Um feixe de tubos internos
Um fluido circula pelo interior dos tubos e o outro pelo casco, sem se misturarem em nenhum momento. Essa separação física permite uma troca térmica controlada, estável e segura, mesmo com fluidos agressivos, gases comprimidos ou vapores.
Esse projeto o diferencia claramente de outras tecnologias tubulares abertas ou concêntricas, posicionando-o como a solução canônica para condições industriais extremas.
Princípio de funcionamento e projeto térmico
O funcionamento baseia-se no contato indireto de dois fluidos a diferentes temperaturas, separados pela parede dos tubos. O resultado é uma transferência de calor:
Previsível
Estável
Facilmente controlável
De acordo com a aplicação, o projeto pode incorporar:
Múltiplas passagens de tubos para aumentar a eficiência térmica
Circuitos simples ou múltiplos conforme vazão e perda de carga
Configurações para condensação ou evaporação (incluindo NH₃)
Instalação horizontal ou vertical
Cada equipamento BOIXAC parte de uma análise térmica e hidráulica específica, otimizando a área de troca térmica, as perdas de carga e a facilidade de manutenção.
Comparação tecnológica (critério de engenharia)
| Parâmetro crítico | Casco e tubos | Tubular | Concêntrico | Placas (PHE) |
|---|---|---|---|---|
| Pressão admissível | Muito alta | Média | Média | Baixa |
| Temperatura | Muito alta | Alta | Média | Limitada por juntas |
| Projeto como vaso de pressão | Possível | Não | Não | Não |
| Potência térmica | Alta | Média | Média | Baixa |
| Aplicações extremas | Ótima | Limitada | Limitada | Não |
Principais vantagens do trocador de calor de casco e tubos
O trocador de calor de casco e tubos destaca-se por uma série de vantagens que o tornam especialmente competitivo em ambientes industriais:
Máxima resistência mecânica, adequada para altas pressões e temperaturas
Projeto como vaso de pressão, em conformidade com PED e ASME
Alta tolerância ao incrustamento em comparação com tecnologias compactas
Confiabilidade a longo prazo em serviços contínuos
Grande flexibilidade de projeto para adaptação a cada processo
Materiais e confiabilidade a longo prazo
A seleção de materiais é crítica em aplicações severas. Na BOIXAC, trabalhamos com:
Aço inoxidável AISI 304
Aço inoxidável AISI 316 / 316L
Aço inoxidável 904L
Duplex e Super Duplex
Incoloy, Hastelloy, titânio e ligas especiais sob demanda
A seleção baseia-se em corrosão, temperatura, pressão e ciclos térmicos, garantindo estabilidade mecânica e resistência química durante toda a vida útil.
Principais aplicações industriais
O trocador de calor de casco e tubos é crítico em setores como:
Energia e geração térmica
Petróleo, gás e petroquímica
Indústria química e farmacêutica
Setor naval e offshore
Biogás e processos de alta pressão
Especialmente indicado para compressores, turbinas, reatores, transformadores e equipamentos críticos.
ROI habitual
3-12 meses
Ideal para
sólidos, fibras e resíduos
Garantia
2 anos
Design
à medida
FAQs
O que é exatamente um trocador de calor de casco e tubos?
Um trocador de calor de casco e tubos é um equipamento industrial que pode ser projetado como um vaso de pressão, no qual dois fluidos trocam calor sem se misturar, adequado para altas pressões, temperaturas extremas e serviços contínuos.
Diferentemente de soluções compactas ou abertas, o trocador de casco e tubos incorpora um casco pressurizado que contém um feixe de tubos internos. Esse projeto permite operar com altas cargas térmicas, gases comprimidos, vapores ou fluidos corrosivos, atendendo a normas como PED ou ASME, aspecto fundamental nos setores de energia, petroquímica e naval.
Quando um trocador de casco e tubos é a melhor opção?
Quando o processo opera com alta pressão, temperaturas elevadas ou quando a confiabilidade mecânica é prioritária em relação à compacidade.
É a escolha ideal para processos críticos. Nessas condições, tecnologias como trocadores de placas, concêntricos ou tubulares podem apresentar limitações mecânicas. O trocador de casco e tubos foi projetado para resistir a estresse térmico, mecânico e cíclico por longos períodos, e não apenas para transferir calor.
Qual é a diferença entre um trocador de casco e tubos e um trocador tubular?
O trocador de casco e tubos é um equipamento fechado e pressurizado; o tubular prioriza acessibilidade e limpeza, porém com menor capacidade estrutural.
Um trocador tubular (em forquilha, em U, feixe acessível) é projetado para fluidos muito sujos e limpezas frequentes, geralmente com carcaças não destinadas a altas pressões. Já o trocador de casco e tubos pode ser projetado como vaso de pressão, com cálculo estrutural completo, sendo a melhor opção quando a segurança e a integridade mecânica são determinantes.
Em que ele se diferencia de um trocador concêntrico?
O trocador concêntrico é adequado para potências baixas ou médias; o trocador de casco e tubos é projetado para grandes potências térmicas e serviços industriais severos.
Os trocadores concêntricos (tubo dentro de tubo) são soluções simples e compactas para aplicações limitadas. Quando a pressão, a temperatura ou a vazão aumentam, o trocador de casco e tubos oferece escala, robustez e flexibilidade de projeto muito superiores, tanto em número de tubos quanto em configurações térmicas.
Que tipo de manutenção um trocador de casco e tubos requer?
Manutenção baixa e planejável, com inspeção periódica e limpeza do feixe tubular conforme o fluido.
Embora não seja projetado para desmontagens frequentes como um trocador tubular, o projeto permite acesso ao feixe de tubos, inspeções internas e limpeza química ou mecânica. Essa estratégia reduz paradas não planejadas e prolonga a vida útil em serviços contínuos.
Qual é o ROI típico de um trocador de casco e tubos?
Normalmente entre 6 e 18 meses, dependendo do serviço e do custo de parada do processo.
Em aplicações críticas, o ROI não é medido apenas pela eficiência energética, mas pela redução do risco operacional. Um projeto adequado evita falhas, vazamentos ou paradas não planejadas, que podem superar amplamente o custo inicial do equipamento em setores como petroquímica ou energia.
Quais materiais são utilizados em aplicações de alta pressão ou corrosivas?
Aços inoxidáveis avançados e ligas especiais como Duplex, Incoloy, Hastelloy ou titânio.
Na BOIXAC, a seleção de materiais baseia-se em corrosão, temperatura, pressão e ciclos térmicos. Em aplicações extremas, utilizamos ligas de alto desempenho e realizamos cálculos de fadiga e compatibilidade química para garantir confiabilidade a longo prazo.
O trocador de casco e tubos é adequado para processos contínuos 24/7?
Sim. É uma das tecnologias mais confiáveis para operação industrial contínua.
Exatamente por isso, é a solução padrão em plantas que operam sem paradas: sua estabilidade térmica, resistência mecânica e tolerância a condições severas o tornam ideal para operação contínua com risco mínimo.
Trocador de calor de placas pillow
Trocador de calor tubo em tubo

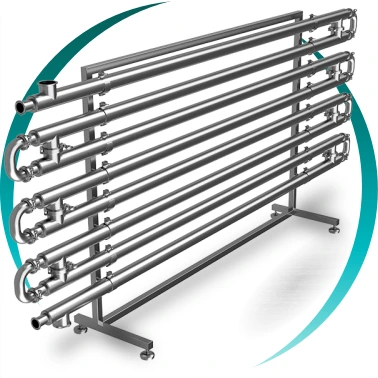

Trocador de calor tubular
