Intercambiador de calor de placas para procesos industriales
Un intercambiador de calor de placas es un equipo que transfiere energía térmica entre dos fluidos a través de láminas metálicas de gran superficie, sin que los fluidos entren en contacto. El principio común es la maximización de la superficie de intercambio en un espacio reducido, pero las tres tecnologías que integra esta familia difieren profundamente en construcción, aplicación y rango operativo.
La palabra «placas» no define una solución, define un principio. En función de si el proceso implica fluidos limpios a baja presión, atmósferas exigentes con sólidos o productos viscosos, o corrientes de gas limpio a temperatura moderada-alta, la tecnología de placa adecuada es radicalmente diferente. Seleccionar la tecnología incorrecta no implica una solución subóptima: implica una solución que no funciona.
Esta página es el nodo central del clúster de intercambiadores de placas de BOIXAC. Presenta los criterios de selección entre las tres tecnologías de la familia y deriva hacia las páginas hijas donde se desarrolla el detalle técnico de cada una.
El principio común: transferencia de calor a través de láminas metálicas
Las tres tecnologías de esta familia comparten un mismo principio físico: dos fluidos circulan a ambos lados de una lámina metálica delgada de alta conductividad térmica, y el calor pasa de un fluido al otro por conducción a través del metal. Esta geometría de placa permite alcanzar coeficientes de transferencia global (U) generalmente superiores a los de los intercambiadores tubulares convencionales, porque la capa límite es muy delgada y la turbulencia generada por la geometría de la placa es alta.
A partir de ahí, las tres familias divergen completamente en construcción, rango de aplicación y lógica de mantenimiento:
- El intercambiador pillow plate utiliza placas metálicas infladas hidráulicamente que crean un canal interior para el fluido caloportador, mientras la superficie exterior entra en contacto directo con el producto. Diseñado para aplicaciones industriales exigentes con productos viscosos, sólidos en suspensión, sólidos a granel o requisitos sanitarios estrictos. En general admite presiones superiores a 100 bar y temperaturas que habitualmente superan los 600°C en función del material.
- El recuperador de flujo cruzado utiliza placas apiladas en configuración cruzada para intercambiar calor entre dos corrientes de gas limpio. Adecuado para recuperación de energía en procesos con flujos de gas limpio, habitualmente por debajo de los 300°C. Requiere gases limpios sin presencia de ensuciamiento o partículas.
- El intercambiador de placas y juntas utiliza placas onduladas sujetas por un marco y juntas elastoméricas para intercambiar calor entre dos líquidos limpios. Diseñado para fluidos líquidos de baja viscosidad, sin partículas y a presión moderada, en general hasta 25 bar y temperaturas habituales de entre 130°C y 180°C dependiendo del tipo de junta.
Criterios de selección entre las tres tecnologías de placas
| Tecnología | Fluidos admitidos | Fases | Presión habitual | Temperatura habitual | Ensuciamiento | Aplicación principal |
|---|---|---|---|---|---|---|
| Pillow plate | Líquidos, viscosos, sólidos, sólidos a granel | Líquido–líquido, sólido–líquido | En general >100 bar | Habitualmente hasta >600°C | Tolera ensuciamiento elevado | Depósitos, reactores, sólidos a granel, higiene industrial |
| Flujo cruzado | Gases limpios sin partículas | Gas–gas, gas–líquido | Baja–moderada | Habitualmente hasta ~300°C | Requiere gases limpios | Recuperación de calor entre flujos de gas limpio |
| Placas y juntas | Líquidos limpios, sin partículas | Líquido–líquido | En general hasta 25 bar | Habitualmente 130–180°C | Bajo (fluidos limpios) | Fluidos limpios, HVAC, servicios generales de proceso |
La selección definitiva requiere análisis térmico y mecánico específico de cada proceso. Los rangos indicados son orientativos y pueden variar en función del material, la configuración y las condiciones reales de operación.
Para qué procesos es adecuada cada tecnología de placas
Intercambiador pillow plate: para procesos exigentes con sólidos y productos viscosos
El pillow plate es la tecnología de placas que BOIXAC desarrolla con mayor profundidad técnica porque resuelve procesos que otras tecnologías de placas no pueden afrontar. Su superficie inflada hidráulicamente permite el contacto directo con productos viscosos, sólidos en suspensión, sólidos a granel en movimiento o productos con requisitos de higiene estrictos. Se utiliza en inmersión dentro de depósitos y reactores, en contacto exterior con productos a granel, y como camisa térmica de recipientes industriales. En general admite presiones superiores a los 100 bar y temperaturas que habitualmente superan los 600°C en función del material seleccionado. Sus aplicaciones cubren la industria alimentaria y de bebidas (lácteos, chocolate, cerveza, vino, café verde), la química y la farmacéutica, la producción de hielo en escamas, y cualquier proceso donde la presencia de sólidos, la viscosidad o la higiene hacen inadecuadas las otras tecnologías de placas.
Recuperador de flujo cruzado: para corrientes de gas limpio
El recuperador de flujo cruzado es la tecnología de placas adecuada cuando los dos fluidos implicados son gases limpios sin presencia de partículas ni ensuciamiento. La configuración en flujo perpendicular permite la recuperación de energía térmica entre dos corrientes de gas, habitualmente en un rango de temperaturas por debajo de los 300°C. Su condición de uso esencial es que los gases sean limpios: cualquier presencia de ensuciamiento, partículas o condensados puede comprometer el funcionamiento del equipo. No es adecuado para flujos de gas con contaminantes ni para fluidos líquidos.

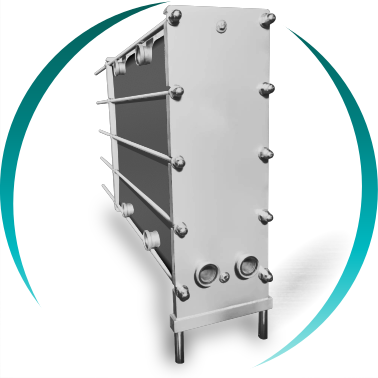

Intercambiador de placas y juntas: para líquidos limpios a presión moderada
El intercambiador de placas y juntas es la tecnología de placas de menor restricción para fluidos líquidos limpios, de baja viscosidad y sin partículas. Ofrece en general un coeficiente de transferencia muy alto en un equipo compacto y es fácilmente desmontable para limpieza o modificación de capacidad. Su limitación es clara: en general no es adecuado para fluidos con partículas, productos viscosos ni presiones superiores a 25 bar. En aplicaciones de servicios generales (enfriamiento de agua, circuitos HVAC, pasteurización de fluidos limpios), es una solución eficiente y económica.
Las tres tecnologías: guía de selección rápida
Para procesos con sólidos, productos viscosos, aplicaciones sanitarias y depósitos industriales. Construcción completamente soldada, sin juntas. Funciona en inmersión, en contacto exterior y como camisa térmica. En general admite presiones superiores a 100 bar y temperaturas habitualmente por encima de los 600°C según el material.
Ver tecnología
Para recuperación de calor entre corrientes de gas limpio sin partículas. Habitualmente por debajo de los 300°C. Requiere gases completamente limpios: cualquier ensuciamiento o partícula puede comprometer su funcionamiento.
Ver tecnología
Para fluidos líquidos limpios, de baja viscosidad y sin partículas. Alta eficiencia térmica en espacio reducido. Desmontable para limpieza y ampliación de capacidad. En general hasta 25 bar y entre 130°C y 180°C según el tipo de junta.
Ver tecnologíaPreguntas frecuentes sobre intercambiadores de calor de placas
¿Todos los intercambiadores de placas funcionan igual?
No. Comparten el principio de transferencia a través de láminas metálicas, pero las tres tecnologías difieren radicalmente en construcción, aplicación y rango operativo.
El término «intercambiador de placas» agrupa tecnologías que no son intercambiables entre sí. El pillow plate en general opera con sólidos, productos viscosos y en contacto directo con el producto, y habitualmente admite presiones y temperaturas muy superiores a las de las placas y juntas. El recuperador de flujo cruzado es exclusivamente para gases limpios y no se puede usar con líquidos ni con gases que contengan partículas o ensuciamiento. El intercambiador de placas y juntas es muy eficiente para fluidos limpios pero en general presenta dificultades con productos que contienen partículas o de viscosidad elevada.
¿El intercambiador pillow plate es un intercambiador de placas convencional?
No. El pillow plate es una construcción completamente soldada, sin juntas, concebida para procesos que los intercambiadores de placas convencionales habitualmente no pueden afrontar.
A diferencia de un intercambiador de placas y juntas — donde las placas están sujetas por un marco y juntas elastoméricas que limitan la presión, la temperatura y la compatibilidad química — el pillow plate es una placa metálica inflada hidráulicamente, completamente soldada, sin ningún elemento elastomérico. Esto le permite en general operar a presiones superiores a los 100 bar y a temperaturas habitualmente por encima de los 600°C en función del material, en contacto con fluidos que podrían ser incompatibles con las juntas convencionales, y en aplicaciones sanitarias donde la presencia de juntas podría ser un riesgo de higiene.
¿Cuándo es adecuado el recuperador de flujo cruzado y cuándo no lo es?
Cuando las dos corrientes implicadas son gases completamente limpios y sin partículas, habitualmente por debajo de los 300°C. No es adecuado para líquidos ni para gases con ensuciamiento.
El recuperador de flujo cruzado es la solución adecuada cuando el proceso implica recuperar calor entre dos corrientes de gas limpio sin ninguna presencia de partículas, condensados ni sustancias que puedan depositarse en las placas. Cualquier ensuciamiento puede comprometer el funcionamiento del equipo de manera significativa. No es adecuado para ninguna aplicación con fluidos líquidos ni para gases que no puedan garantizar una limpieza adecuada.
¿Para qué procesos en general no es recomendable un intercambiador de placas y juntas?
Para fluidos con partículas, productos viscosos, presiones superiores a 25 bar, temperaturas superiores a 180°C y fluidos que puedan ser agresivos con las juntas.
El intercambiador de placas y juntas es en general adecuado para fluidos limpios y líquidos de baja viscosidad, pero tiene limitaciones claras. Los canales entre placas habitualmente se obstruyen con partículas de tamaño significativo. La resistencia de las juntas limita la presión de servicio y la temperatura máxima, y algunos fluidos pueden degradar las juntas elastoméricas. En fluidos viscosos, el régimen de flujo puede no generar la turbulencia suficiente para mantener un buen coeficiente de transferencia. Para todos estos casos, el pillow plate o un intercambiador tubular suelen ser alternativas más adecuadas.
¿El pillow plate puede sustituir un intercambiador de placas y juntas existente?
En muchos casos es una alternativa viable, especialmente cuando el intercambiador de placas y juntas presenta problemas de obstrucción, incrustación o degradación de juntas.
En instalaciones donde un intercambiador de placas y juntas presenta paradas por obstrucción de canales, degradación de juntas o incrustación, el pillow plate puede ser una sustitución a valorar. Su construcción soldada elimina las juntas como elemento de riesgo, y su geometría de canal habitualmente permite un paso libre superior. BOIXAC analiza las condiciones de la instalación existente y propone la configuración de pillow plate que mejor se adapta al espacio y al circuito hidráulico disponibles.
¿Qué rango de temperaturas admiten habitualmente las tres tecnologías de placas?
El pillow plate habitualmente por encima de los 600°C; el flujo cruzado habitualmente por debajo de los 300°C; las placas y juntas habitualmente entre 130°C y 180°C dependiendo de las juntas.
El rango de temperaturas es uno de los criterios de selección más determinantes. El pillow plate, completamente soldado en acero inoxidable o materiales especiales y sin ningún elemento elastomérico, habitualmente admite temperaturas por encima de los 600°C en función del material y la presión de servicio. El recuperador de flujo cruzado, diseñado para gases limpios, opera habitualmente por debajo de los 300°C y su limitación principal no es tanto la temperatura como la necesidad de gases absolutamente limpios. El intercambiador de placas y juntas depende del tipo de junta: las juntas de NBR habitualmente llegan a 130°C, las de EPDM a 150°C y las de HNBR o FKM a 180°C en condiciones normales de operación.
Proyectos de intercambiadores de placas especificados por BOIXAC
- Serpentines en acero inoxidable AISI 316L electropulido para el enfriamiento de vino espumoso en 23 depósitos de cultivo con una carga de hasta 142.000 litros, conformes a MOCA
- Intercambiadores pillow plate de contacto exterior para el enfriamiento de café verde y semillas en instalaciones de alta capacidad de la industria alimentaria
- Recuperadores de flujo cruzado para recuperación de energía entre corrientes de gas limpio en procesos industriales de secado y acondicionamiento de aire
- Camisas térmicas de pillow plate para reactores de cristalización en industria química, con control de gradiente de temperatura
Necesita un intercambiador de placas para su proceso
El equipo técnico de BOIXAC analiza las propiedades de los fluidos, las condiciones de proceso, los requisitos sanitarios o normativos y las restricciones de instalación, y especifica la tecnología de placas más adecuada: pillow plate, recuperador de flujo cruzado o placas y juntas.
Trabajamos con ingenieros de planta, responsables de proceso y constructores de equipos OEM en toda Europa.
