Intercambiadores de calor especiales para procesos críticos
Un intercambiador especial es un sistema de intercambio de calor concebido para responder a requerimientos térmicos, mecánicos o funcionales que no pueden resolverse con equipos estándar de catálogo. No es una variante de otro producto: es la respuesta técnica directa a un proceso con condiciones singulares de geometría, presión, fluido o función. BOIXAC concibe y suministra tres tipologías de intercambiadores especiales —camisa de frío, máquina de hielo industrial y intercambiador presurizado— cada una con lógica constructiva propia y aplicación diferenciada.
Cuándo es necesario un intercambiador especial
Un intercambiador estándar de catálogo está optimizado para condiciones de proceso habituales: fluidos conocidos, rangos de presión comunes, geometrías convencionales. Cuando el proceso se aparta de esas condiciones, el intercambiador estándar deja de ser la solución más eficiente —o directamente no es viable.
Los intercambiadores especiales de BOIXAC son la respuesta cuando el proyecto presenta alguna de estas características:
- Geometría no convencional del depósito o equipo receptor, que impide usar un intercambiador externo estándar
- Cargas térmicas variables o intermitentes que requieren acumulación de energía —no solo transferencia instantánea
- Operación en entorno gaseoso a presión, donde el fluido exterior no es líquido sino un aeriforme o mezcla gas-vapor
- Control térmico preciso del contenido de un depósito o reactor, donde la temperatura del producto condiciona la calidad o la seguridad del proceso
- Requisitos estrictos de higiene o compatibilidad química que excluyen materiales o geometrías estándar
- Limitaciones severas de espacio o integración estructural que obligan a diseñar el intercambiador según el equipo, y no al revés
En todos estos casos, el diseño a medida permite optimizar el coeficiente global de transferencia (U), reducir pérdidas energéticas y garantizar la estabilidad operativa del proceso.
Las tres tipologías de intercambiadores especiales BOIXAC
Estas tres soluciones no son variantes de un mismo producto ni respuestas intercambiables. Cada una responde a una lógica de proceso distinta y se diseña con criterios constructivos específicos.
Camisa de frío · Control térmico de depósitos y reactores
La camisa de frío es un sistema de intercambio de calor integrado directamente sobre la pared exterior de un depósito o reactor. El fluido caloportador —agua refrigerada, glicol, agua caliente o vapor— circula entre la pared del depósito y la camisa exterior, controlando con precisión la temperatura del producto contenido. No requiere un intercambiador externo: la transferencia ocurre a través de la pared del equipo.
Es la solución preferida cuando el control térmico del producto es un factor crítico de calidad o de seguridad del proceso: fermentación, reacciones exotérmicas, procesos lácteos, viscosidad de fluidos sensibles. BOIXAC concibe la camisa a partir de la geometría real del depósito, el diferencial de temperatura requerido y las propiedades del fluido caloportador.
Máquina de hielo industrial · Acumulación de energía térmica
La máquina de hielo industrial de BOIXAC es un sistema de acumulación de energía frigorífica: produce hielo en horas de tarifa eléctrica reducida y lo utiliza posteriormente para cubrir picos de demanda de frío sin necesidad de aumentar la potencia instalada del sistema de refrigeración. El intercambiador es el elemento donde se produce y almacena el hielo —construido específicamente para trabajar en ciclos repetidos de congelación y fusión sin degradación mecánica.
Es la solución adecuada cuando la demanda frigorífica es desigual en el tiempo, cuando se busca reducir la potencia instalada de la central frigorífica o cuando el proyecto incluye integración con energías renovables o tarifas eléctricas variables. El dimensionamiento parte de la curva de demanda real, no de la demanda punta.

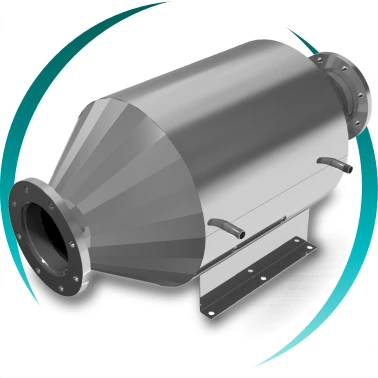

Intercambiador presurizado · Transferencia térmica en entornos gaseosos
El intercambiador presurizado de BOIXAC está integrado dentro de una carcasa dimensionada para trabajar con aeriformes o gases a presión media o baja en el lado exterior. A diferencia de un intercambiador convencional donde el fluido exterior es líquido y la presión se ejerce solo en el interior del tubo, en este caso ambos lados del intercambiador pueden estar sometidos a presión —o el lado exterior es un gas que requiere contención.
Se aplica en procesos con aire comprimido, gases técnicos, mezclas reactivas o entornos donde la seguridad estructural de la carcasa es un requisito normativo. El diseño cumple la Directiva PED 2014/68/UE en la categoría correspondiente según el fluido, la presión y el volumen.
Sistema de intercambio integrado sobre la pared del depósito o reactor. Control preciso de la temperatura del producto sin intercambiador externo.
Ver soluciones
Produce hielo en horas valle y lo utiliza en picos de demanda. Reduce la potencia instalada del sistema frigorífico y optimiza el coste energético.
Ver soluciones
Intercambiador integrado en carcasa para gases o aeriformes a presión media o baja. Diseño conforme PED 2014/68/UE según categoría aplicable.
Ver solucionesCriterios de ingeniería en el diseño de intercambiadores especiales
El dimensionamiento de un intercambiador especial parte siempre de los datos reales del proceso. No existe una geometría estándar ni un catálogo de referencia: cada proyecto comienza por la identificación de los parámetros que condicionan el diseño.
La siguiente tabla recoge los parámetros clave que BOIXAC analiza en la fase de especificación técnica, independientemente de la tipología de intercambiador especial de que se trate.
| Parámetro | Tipología principal | Rango típico BOIXAC | Condicionantes |
|---|---|---|---|
| Carga térmica | Todas | 1 – 5.000 kW | Determina la superficie de intercambio requerida |
| Diferencial de temperatura (ΔT) | Todas | 2 – 200°C | Condiciona el área y el tipo de flujo |
| Presión de diseño (lado interior) | Todas | Hasta 100 bar | Determina espesor de pared y normativa PED |
| Presión de diseño (lado exterior) | Intercambiador presurizado | 0,1 – 16 bar | Condiciona el dimensionamiento de la carcasa |
| Temperatura de acumulación | Máquina de hielo | −5°C a 0°C (hielo) | Define la capacidad del banco y el ciclo de carga |
| Geometría del depósito | Camisa de frío | A medida | La camisa se diseña según las dimensiones del depósito |
| Material de tubo/camisa | Todas | AISI 304/316L, CuNi, Ti | Compatibilidad química, normativa sanitaria, temperatura |
| Normativa aplicable | Todas | PED 2014/68/UE · ASME | Función del fluido, PS y volumen o DN del equipo |
Valores orientativos. El dimensionamiento exacto requiere análisis del proceso, cálculo térmico específico y verificación normativa. BOIXAC define la solución óptima en la fase de especificación técnica.
Sectores industriales donde se aplican
Las tres tipologías de intercambiadores especiales BOIXAC se utilizan en sectores con procesos de alta exigencia térmica, donde el control de la temperatura es un factor de calidad, seguridad o eficiencia energética:
- Industria alimentaria, de bebidas y láctea: control térmico de fermentación, pasteurización, enfriamiento de producto y procesos con requisitos higiénicos estrictos
- Sector vinícola y cervecero: camisas de frío para depósitos de fermentación y estabilización
- Industria química y farmacéutica: control de reacciones exotérmicas, procesos con fluidos agresivos y requisitos de trazabilidad normativa
- Energía, petróleo y gas: acumulación de frío, intercambiadores en entornos presurizados y procesos con gases técnicos
- Logística refrigerada y centros de distribución: máquinas de hielo industrial para gestión de picos de demanda frigorífica
- Automoción y aeroespacial: intercambiadores presurizados para gases técnicos y fluidos de proceso
- Naval e instalaciones marinas: materiales de alta resistencia a la corrosión, diseño compacto y adaptado a las limitaciones de espacio del entorno marino
Preguntas frecuentes sobre intercambiadores de calor especiales
¿Qué diferencia hay entre un intercambiador especial y uno estándar?
Un intercambiador estándar está optimizado para condiciones de proceso habituales; uno especial se diseña desde cero para condiciones que los equipos de catálogo no pueden resolver.
La diferencia no es de calidad sino de enfoque. Un intercambiador estándar existe porque hay suficiente demanda de un proceso común como para fabricarlo en serie. Un intercambiador especial existe porque el proceso es singular: la geometría del depósito es irregular, el fluido exterior es un gas a presión, se necesita acumular energía y no solo transferirla, o el control térmico debe ocurrir dentro del equipo de proceso y no fuera de él. BOIXAC ofrece intercambiadores especiales a partir del análisis del proceso real, sin adaptar el proceso al producto.
¿Cuándo es necesaria una camisa de frío en lugar de un intercambiador externo?
Cuando el control térmico debe ocurrir dentro del depósito o reactor, sin extraer el producto ni añadir un equipo externo al circuito.
Un intercambiador externo requiere bombear el producto fuera del depósito, pasarlo por el intercambiador y devolverlo. Eso implica pérdidas de producto, riesgo de contaminación, tiempo de proceso y equipos adicionales. La camisa de frío transfiere calor directamente a través de la pared del depósito sin contacto con el fluido caloportador. Es la solución estándar en fermentación, reactores químicos exotérmicos y procesos lácteos donde el producto no puede salir del equipo.
¿Qué ventaja tiene una máquina de hielo industrial frente a un sistema de refrigeración convencional?
Permite desacoplar la producción de frío de la demanda, reduciendo la potencia instalada y el coste energético al producir en horas de tarifa reducida.
Un sistema de refrigeración convencional debe dimensionarse para la demanda punta: el compresor instalado tiene que ser capaz de atender el máximo de frío requerido en el peor momento. Una máquina de hielo industrial permite dimensionar el compresor para la demanda media, producir hielo en horas de baja tarifa eléctrica y usar esa energía acumulada en los momentos de mayor demanda. El resultado es una reducción significativa de la potencia instalada y del coste energético por tonelada de frío producida.
¿Qué normativa aplica a los intercambiadores presurizados?
La Directiva PED 2014/68/UE para equipos a presión; la categoría aplicable depende del fluido, la presión máxima admisible y el volumen del equipo.
Los intercambiadores presurizados que superan los umbrales definidos en la Directiva PED deben categorizarse en categorías I a IV y llevar marcado CE con declaración de conformidad. Los que quedan por debajo de esos umbrales se fabrican según el artículo 4.3 de la Directiva —buenas prácticas de ingeniería— y la Directiva prohíbe expresamente marcarlos con CE. BOIXAC detalla la categoría aplicable en la fase de especificación técnica y proporciona toda la documentación normativa requerida.
¿Se puede diseñar un intercambiador especial para integrarlo en un equipo existente?
Sí. Es precisamente la situación más habitual: el intercambiador se diseña a partir de las dimensiones y restricciones del equipo existente, no al revés.
BOIXAC parte de los planos o medidas del equipo receptor —depósito, reactor, carcasa— para definir la geometría, el recorrido, los materiales y las conexiones del intercambiador. En proyectos de retrofit, el objetivo es maximizar la superficie de intercambio dentro del volumen disponible sin modificar el equipo contenedor. Esta capacidad de adaptación geométrica es una de las ventajas diferenciales del diseño a medida frente a las soluciones de catálogo.
¿Cuál es el plazo de retorno de la inversión en un intercambiador especial?
Habitualmente entre 3 y 12 meses según la tipología; los acumuladores de frío tienen los retornos más rápidos cuando la diferencia de tarifa eléctrica es significativa.
La camisa de frío mejora la calidad del producto y reduce tiempos de proceso, con retornos que dependen del valor del producto controlado. La máquina de hielo industrial tiene retornos habituales de 6 a 12 meses en instalaciones con demanda frigorífica intermitente y tarifa eléctrica variable, porque el ahorro en potencia instalada y en coste de energía es inmediato y medible. El intercambiador presurizado tiene retornos vinculados a la mejora de eficiencia y la eliminación de equipos auxiliares.
Ingeniería térmica orientada a procesos industriales críticos
Los intercambiadores especiales de BOIXAC representan el nivel más alto de personalización dentro de la tecnología de intercambio de calor industrial. Cuando el proceso exige precisión, integración estructural o acumulación de energía, el diseño a medida deja de ser una opción y se convierte en la única respuesta técnica viable.
Nuestro equipo técnico analiza el proceso, define la tipología más adecuada —camisa de frío, máquina de hielo industrial o intercambiador presurizado— y dimensiona el equipo a partir de los datos reales de operación.
Trabajamos con ingenieros de planta, responsables de proceso y constructores de equipos OEM en toda Europa.
