INTERCAMBIADOR PILLOW PLATE
Los intercambiadores de calor Pillow Plate de BOIXAC, también conocidos como Dimple Plate, representan una solución avanzada de ingeniería térmica industrial que integra alta eficiencia energética, robustez mecánica, higiene industrial y versatilidad operativa, incluso bajo condiciones de proceso extremas.

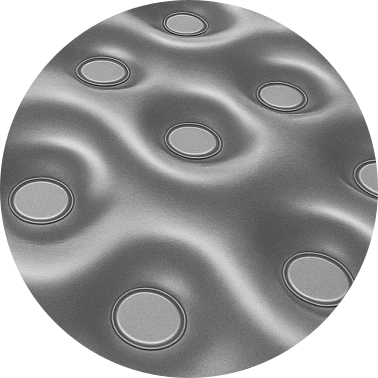

Esta tecnología se basa en placas metálicas soldadas e infladas de forma controlada, generando una morfología dimple tridimensional, estable y repetible, diseñada para maximizar el coeficiente global de transferencia de calor (U) en escenarios de flujos complejos, fluidos fouling o regímenes operativos transitorios, habituales en la industria pesada y de proceso.
A diferencia de los intercambiadores de placas tradicionales, el Intercambiador Pillow BOIXAC destaca por su capacidad de adaptación geométrica y funcional. Puede configurarse como superficie plana o curva, integrada directamente en depósitos, aplicada en exteriores, en módulos de inmersión, como camisa térmica o como superficie de contacto directo con el producto, permitiendo dimensionar el equipo exactamente según presión, temperatura, viscosidad del medio y espacio disponible, sin comprometer el rendimiento térmico.
Ingeniería del relieve y optimización de la transferencia térmica
La geometría interna de los Pillow Plate BOIXAC genera zonas de turbulencia controlada que incrementan de forma significativa la transferencia de calor, manteniendo un coeficiente U elevado y estable en un amplio rango de caudales, diferencias de temperatura y condiciones de operación.
Este comportamiento resulta especialmente crítico en procesos como:
Recuperación energética de vapor y condensados
Refrigeración de líquidos alimentarios sensibles
Tratamiento térmico de fluidos viscosos o con sedimentos
Evaporación, concentración y cristalización
Sistemas de inmersión térmica de alta capacidad
La optimización del Intercambiador Pillow se basa en una combinación de cálculo térmico avanzado, modelado estructural de tensiones y simulación de flujos, garantizando máximo rendimiento con mínima pérdida de carga. BOIXAC colabora directamente con ingenierías y responsables de planta para integrar el intercambiador exactamente en el punto del proceso donde el impacto energético y económico es más relevante.
Dimple Plate: Robustez estructural para operaciones de alto estrés
Los Dimple Plate de BOIXAC están diseñados para operar de forma fiable bajo:
Altas presiones internas y externas
Temperaturas elevadas y ciclos térmicos agresivos
Medios fouling con lodos, arena, polímeros o sedimentos orgánicos
Exigencias mecánicas propias de entornos industriales pesados o instalaciones marítimas
Esta robustez estructural se traduce en una vida útil prolongada, menor degradación con el tiempo y intervalos de mantenimiento ampliados. El diseño totalmente a medida permite adaptar espesores de pared, patrones de inflado y orientación del flujo según normativa sectorial, requisitos de seguridad y condiciones reales de servicio.
Higiene industrial e inspección eficiente
El relieve suave y continuo de la geometría dimple minimiza zonas muertas, acumulación de residuos y puntos críticos de contaminación.
Los Pillow Plate BOIXAC son totalmente compatibles con:
Sistemas CIP / SIP
Limpiezas de alto caudal
Inspección visual directa
Configuraciones con o sin carcasa
Esta característica convierte al Intercambiador Pillow en una solución de referencia para aplicaciones sanitarias, donde la limpieza, la trazabilidad y la calidad del producto final son factores críticos.
Industrias donde el Intercambiador Pillow Plate es referencia
Alimentación y bebidas: refrigeración de lácteos, cerveza, vino, zumos, hielo y productos en inmersión.
Química y farmacéutica: fluidos sensibles, evaporación, procesos isotérmicos y recuperación energética.
Energético y petroquímico: aprovechamiento térmico de vapor, condensados y corrientes residuales de alta energía.
Papelero e industria pesada: gestión térmica de fluidos con carga sólida y sedimentos.
Naval y marino: soluciones robustas para entornos corrosivos y condiciones altamente variables.
Concepción a medida de Dimple Plate e integración de procesos
BOIXAC desarrolla cada Dimple Plate a partir de:
Condiciones de trabajo (presión / temperatura)
Caudales y regímenes de flujo
Interacciones líquido-líquido, líquido-gas o vapor-líquido
Disponibilidad de espacio y orientación requerida
Requisitos sanitarios y normativos
Especificaciones exactas del proceso del cliente
Esta ingeniería personalizada garantiza una integración con mínima resistencia hidráulica, máxima eficiencia térmica y estabilidad operativa a largo plazo.
Beneficios competitivos clave
Alta eficiencia térmica gracias a la turbulencia controlada
Excelente comportamiento con fluidos difíciles y medios sucios
Robustez mecánica y vida útil prolongada
Higiene e inspección simplificadas
Flexibilidad dimensional total
Reducción directa del consumo energético y de los costes operativos
ROI habitual
3-12 meses
Eficiencia
hasta el 90%
Garantía
2 años
Soldaduras
hasta 70% menos
FAQs
¿Qué es un Intercambiador Pillow Plate de BOIXAC?
Un Intercambiador Pillow BOIXAC es un intercambiador de calor formado por dos placas metálicas soldadas e infladas que crean canales internos de alta eficiencia térmica.
La inflación controlada genera una estructura dimple tridimensional que optimiza la transferencia de calor, mejora la resistencia mecánica y permite trabajar con fluidos complejos, altas presiones y temperaturas elevadas, ofreciendo una estabilidad operativa superior frente a otros sistemas.
¿Por qué es más eficiente que otros intercambiadores de calor?
Porque la geometría dimple crea turbulencia controlada y reduce zonas muertas.
Esta turbulencia incrementa el coeficiente global U, mantiene el rendimiento estable en amplios rangos de caudal y temperatura y minimiza la pérdida de carga, incluso bajo condiciones de flujo no ideales.
¿El Pillow Plate puede trabajar con fluidos sucios?
Sí, es una de sus principales fortalezas.
Los Pillow Plate BOIXAC soportan sedimentos, arenas, lodos, polímeros y fluidos con carga sólida gracias a canales amplios, relieve continuo y facilidad de limpieza, reduciendo el riesgo de obstrucción.
¿El Dimple Plate es adecuado para recuperación energética?
Sí, es altamente eficiente en recuperación de calor.
Está especialmente indicado para vapor, condensados y corrientes residuales calientes, permitiendo retornos de inversión muy rápidos y contribuyendo de forma directa a la descarbonización de los procesos industriales.
¿Qué vida útil tiene un Intercambiador Pillow de BOIXAC?
Muy elevada, incluso en entornos industriales severos.
La robustez estructural, la selección de materiales y el diseño a medida garantizan largos intervalos de servicio, baja degradación y una operación fiable a largo plazo, en función del medio y de las condiciones de trabajo.
