INTERCAMBIADOR DE TUBOS ALETADOS
Un intercambiador de tubos aletados es un equipo térmico industrial diseñado para aumentar de forma significativa la superficie de intercambio de calor mediante aletas metálicas fijadas a los tubos, especialmente eficiente en procesos con aire o gases y fluidos de alta temperatura.
El intercambiador de calor de tubos aletados desarrollado por BOIXAC está concebido específicamente para procesos industriales de alta exigencia térmica, donde la fiabilidad operativa continua, la robustez mecánica estructural y la máxima eficiencia energética son factores absolutamente críticos. Este tipo de intercambiador es especialmente indicado para trabajar con vapor vivo, vapor flash, aceite térmico y agua sobrecalentada, tanto en aplicaciones de refrigeración industrial como en sistemas de recuperación de energía de alto rendimiento.
Es una solución ideal para instalaciones industriales que requieren alta potencia térmica, funcionamiento continuo y una elevada fiabilidad operativa a largo plazo.
Todos los equipos son sometidos a pruebas de presión y verificación funcional de acuerdo con la Directiva Europea de Equipos a Presión 2014/68/UE (PED), garantizando el cumplimiento normativo, la trazabilidad documental y la idoneidad para instalaciones industriales reguladas. De forma complementaria, BOIXAC puede suministrar equipos diseñados conforme a la normativa ASME cuando el proyecto o el mercado lo requieran.
Este cumplimiento normativo asegura una integración segura en entornos industriales regulados y procesos críticos.
Aplicaciones industriales de los intercambiadores de tubos aletados
La concepción de ingeniería de estos equipos responde a condiciones de servicio severas, con altas presiones y temperaturas, ciclos térmicos intensos y regímenes de funcionamiento variables. Por este motivo, BOIXAC selecciona materiales de alto rendimiento como acero al carbono, acero inoxidable, aleaciones especiales o titanio, en función de la naturaleza del fluido, la corrosividad del medio, las condiciones ambientales y los requisitos específicos del proceso industrial.
Gracias a esta combinación de diseño térmico avanzado y robustez mecánica, los intercambiadores de tubos aletados BOIXAC son ampliamente utilizados en sectores industriales críticos como el alimentario, farmacéutico, papelero, químico y energético, donde la continuidad del proceso, la seguridad operativa y la disponibilidad de la instalación son esenciales.
También son especialmente adecuados para procesos de recuperación de energía residual, optimización energética y reducción del consumo térmico global de la instalación.
Fabricación del haz aletado

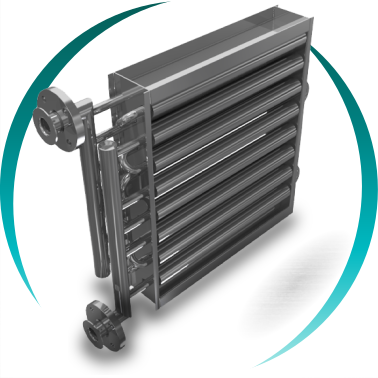

A diferencia de los intercambiadores con aleta continua formando un único bloque rígido, los intercambiadores de tubos aletados BOIXAC incorporan aletas helicoidales independientes, montadas individualmente sobre cada tubo. Esta solución constructiva aporta ventajas técnicas clave:
Libertad total de diseño geométrico, permitiendo ajustar con precisión el paso, la altura, el espesor y el desarrollo de las aletas según cada aplicación.
Optimización de la transferencia de calor por convección, especialmente eficiente en sistemas con aire o gases.
Mejor comportamiento mecánico frente a dilataciones térmicas, vibraciones y ciclos de carga variables.
Adaptación precisa a requisitos de limpieza, mantenimiento y ambientes agresivos o contaminantes.
Esta configuración es especialmente recomendable en entornos con altos ciclos térmicos o condiciones variables de funcionamiento.
Los cálculos termodinámicos y aerodinámicos específicos realizados por BOIXAC en cada proyecto permiten definir la configuración óptima del intercambiador, maximizando el rendimiento energético y minimizando las pérdidas de carga del sistema, tanto por el lado del fluido como por el lado del aire o gas.
Aletas continuas o helicoidales según la aplicación

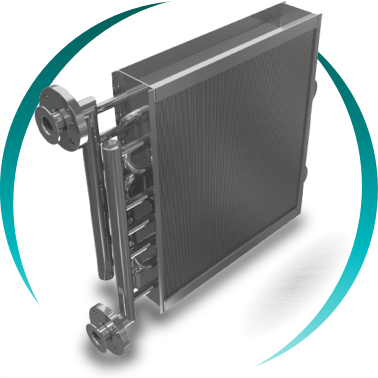

De forma complementaria, BOIXAC también puede concebir intercambiadores de tubos aletados con aletas continuas, dispuestas transversalmente a los tubos, especialmente indicados para la optimización de la transferencia térmica en espacios muy compactos.
La elección del tipo de aleta se define mediante cálculo térmico específico según los requerimientos reales del proceso.
Construcción a medida y configuraciones especiales de tubos aletados
BOIXAC diseña intercambiadores de calor de tubos aletados totalmente a medida, adaptando la geometría, los materiales y la configuración global a las condiciones específicas de cada proceso industrial. Las soluciones pueden incluir:
Tubos lisos, tubos con aletas continuas o tubos con aletas helicoidales independientes.
Diseños con o sin bastidor estructural, según requisitos mecánicos y de instalación.
Sellado específico por el lado del aire para optimizar el rendimiento y evitar by-pass.
Configuraciones sin soldaduras en zonas críticas cuando la aplicación lo requiere por fiabilidad o normativa.
Esta flexibilidad permite adaptar el equipo exactamente a las condiciones reales de funcionamiento del cliente.
Soluciones globales para instalaciones industriales
Los intercambiadores de tubos aletados BOIXAC pueden suministrarse con diversas tipologías de conexión, como roscadas, con bridas o tubos lisos para soldadura directa, facilitando la integración tanto en instalaciones nuevas como existentes.
Además, BOIXAC puede concebir soluciones completas que integren elementos auxiliares, como:
Ventiladores
Separadores de gotas
Sistemas de humidificación
Resistencias eléctricas para descongelación
Carcasas presurizadas
Este enfoque integral permite reducir tiempos de instalación, riesgos operativos y costes globales del proyecto.
ROI habitual
3-12 meses
Eficiencia
hasta el 90%
Garantía
2 años
Soldaduras
hasta el 70% menos
FAQs
¿Qué datos son necesarios para la cotización de un intercambiador de calor?
Para realizar una cotización rigurosa de un intercambiador de calor es necesario disponer de los principales datos de proceso, caudales, temperaturas y limitaciones de espacio.
Para la elaboración de una propuesta técnica y económica precisa, BOIXAC trabaja mediante cálculo termodinámico específico. En el caso de una batería de agua, condensador, evaporador o batería de vapor, es necesario confirmar al menos 5 de los siguientes parámetros, así como las dimensiones máximas disponibles:
Para dimensionar la batería de agua necesitaremos que nos confirmes 5 de los siguientes valores así como las medidas máximas de que dispones.
- Potencia calorífica (kcal/h o kW)
- Caudal de aire (m3/h)
- Temperatura de entrada del aire (ºC) y humedad relativa (%) *
- Temperatura de salida del aire (ºC) y humedad relativa (%)
- Caudal de agua (l/h o l/min.)
- Temperatura de entrada del agua (ºC) *
- Temperatura de salida del agua (ºC)
- Medidas máximas de que dispones (longitud x altura x profundidad)
Para dimensionar la condensadora necesitaremos que nos confirmes 5 de los siguientes valores y las medidas máximas de que dispones.
- Potencia calorífica (kcal/h o kW)
- Caudal de aire (m3/h) *
- Temperatura de entrada del aire (ºC) *
- Temperatura de salida del aire (ºC)
- Refrigerante *
- Temperatura de condensación (ºC) *
- Medidas máximas de que dispones (longitud x altura x profundidad)
Para dimensionar la evaporadora necesitaremos que nos confirmes 5 de los siguientes valores así como también, las medidas máximas de que dispones.
- Potencia calorífica (kcal/h o kW)
- Caudal de aire (m3/h) *
- Temperatura de entrada del aire (ºC) y humedad relativa (%)
- Temperatura de salida del aire (ºC) y humedad relativa (%)
- Refrigerante *
- Temperatura de evaporación (ºC) *
- Medidas máximas de que dispones (longitud x altura x profundidad)
Para dimensionar la batería de vapor necesitaremos que nos confirmes 4 de los siguientes valores y las medidas máximas de que dispones.
- Potencia calorífica (kcal/h o kW)
- Caudal de aire (m3/h)
- Temperatura de entrada del aire (ºC)
- Temperatura de salida del aire (ºC)
- Presión del vapor (Kg/cm2 atm. O bar)
- Medidas máximas de que dispones (longitud x altura x profundidad)
¿Qué es un intercambiador de calor de tubos aletados?
Un intercambiador de tubos aletados es un equipo diseñado para aumentar la superficie de intercambio térmico mediante aletas sobre los tubos.
Un intercambiador de calor de tubos aletados es un equipo térmico industrial que incrementa de forma significativa la superficie efectiva de intercambio mediante aletas dispuestas sobre los tubos, mejorando la transferencia de calor entre un fluido interno y un medio externo, habitualmente aire o gases.
¿Qué diferencia existe entre aletas helicoidales independientes y aleta continua?
Las aletas helicoidales independientes ofrecen mayor flexibilidad y mejor comportamiento mecánico que las aletas continuas.
Las aletas helicoidales independientes se montan individualmente sobre cada tubo, mientras que la aleta continua forma un único bloque aletado. Las aletas independientes permiten una mayor flexibilidad geométrica, una mejor absorción de las dilataciones térmicas y una respuesta más adecuada en entornos con elevados factores de ensuciamiento.
¿Para qué aplicaciones son más adecuados los tubos con aletas helicoidales?
Los tubos con aletas helicoidales son ideales para vapor, aceite térmico, agua sobrecalentada y recuperación de energía.
Están especialmente indicados para vapor vivo, vapor flash, aceite térmico y agua sobrecalentada, así como para procesos de recuperación de energía y refrigeración industrial con aire o gases, incluso en presencia de determinados factores de ensuciamiento.
¿Se pueden adaptar los intercambiadores de tubos aletados a cada proyecto?
Sí, cada intercambiador de tubos aletados se diseña específicamente para cada aplicación.
BOIXAC concibe cada intercambiador de calor de forma totalmente personalizada, adaptando la geometría de los tubos, el tipo de aleta, los materiales y la configuración global según las condiciones reales del proceso y los requerimientos del cliente.
¿Los intercambiadores de tubos aletados BOIXAC cumplen la normativa europea?
Sí, cumplen la Directiva PED 2014/68/UE y pueden fabricarse según ASME.
Los intercambiadores son verificados y probados conforme a la Directiva Europea de Equipos a Presión 2014/68/UE, garantizando el cumplimiento normativo. Además, BOIXAC puede suministrar equipos bajo normativa ASME cuando el proyecto lo requiera.
Intercambiador de calor de tubos y aletas continuas

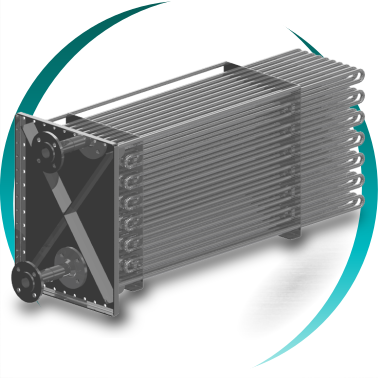

Intercambiador de calor de tubos lisos
