Tipologías de intercambiadores de calor: clasificación por construcción y funcionamiento

Guía enciclopédica sobre las principales familias de intercambiadores de calor: de la distinción entre contacto directo e indirecto a la clasificación por pares de fluidos.

BOIXAC Tech SL Referència tècnica enciclopèdica Lectura: ~12 min

Existen muchas tipologías de intercambiadores de calor. En este artículo se clasifican según la clasificación por construcción y la clasificación por funcionamiento, que considera los pares de fluidos implicados y sus propiedades físicas.

1. Clasificación por construcción

1.1 Contacto directo

En los intercambiadores de contacto directo, los dos fluidos se mezclan completamente. Las torres de refrigeración son el ejemplo más representativo.

Limitación del contacto directo

La mezcla de fluidos puede comportar la transmisión de contaminantes de un circuito al otro. Esto lo hace contraindicado en la gran mayoría de sistemas de refrigeración de proceso, recuperación de energía, tratamiento de gases, líquidos alimentarios y sólidos a granel.

1.2 Contacto indirecto

En los intercambiadores de contacto indirecto, los fluidos permanecen separados por un elemento físico —habitualmente una placa o la pared de un tubo— que actúa como superficie de transferencia sin permitir mezcla. Focalizando en las dos familias principales —tubos y placas— se puede establecer la comparativa que sigue.

Caso especial: recuperadores de calor rotativos

Los recuperadores de calor rotativos son un caso particular: los dos fluidos recorren el mismo espacio de manera alternada. Una ligera mezcla sería teóricamente posible, pero en la práctica industrial se considera prácticamente inapreciable.

CaracterísticaIntercambiadores de tubosIntercambiadores de placas
CompacidadMenor compacidad para la misma potenciaAlta compacidad: máxima superficie en volumen mínimo
Coef. de transferenciaModerado, según diseño de tubos y aletasElevado gracias a la turbulencia de las corrugaciones
Superficie de pasoAmplia, menos susceptible al ensuciamientoReducida: canales estrechos, riesgo de obstrucción
Fluidos viscosos / con sedimentosMuy recomendado. Alta tolerancia a partículasContraindicado para fluidos sucios, viscosos o pegajosos
Mantenimiento y limpiezaSencillo. Bajo coste de mantenimientoMás susceptible a incrustaciones, limpieza más frecuente
Entornos polvorientos / abrasivosExcelente comportamientoPoco adecuado
Aplicación preferenteGas-gas, gas-líquido, líquido-líquido en condiciones exigentesLíquido-líquido en circuitos limpios y controlados

1.3 Intercambiadores de calor de tubos

Los intercambiadores de tubos están formados por tubos cilíndricos, planos u ovales, seleccionados según las singularidades de cada sistema.

1.3.1 Tubos lisos

Cuando la superficie de intercambio interior y exterior es similar —fluidos con calores específicos comparables— se usan tubos lisos: multitubulares de tubos lisos para gas-gas, y tubulares, multitubulares, pirotubulares, coaxiales y de carcasa y tubos para líquidos.

Bescanviador tubular multitub

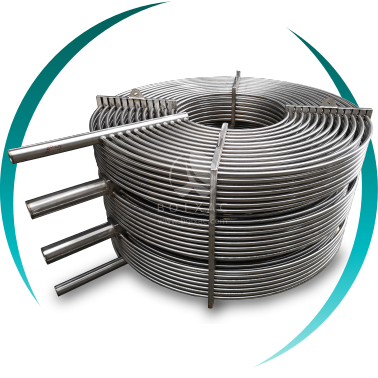

Intercambiador tubular multitubo. Habitual en aplicaciones líquido-líquido con fluidos limpios o moderadamente viscosos.

1.3.2 Tubos y aletas

Cuando los dos fluidos tienen calores específicos muy diferentes —situación habitual con un fluido gaseoso y otro líquido o vapor— la superficie de intercambio se debe compensar añadiendo aletas en el lado del fluido con menor calor específico.

¿Por qué son necesarias las aletas? Ejemplo cuantitativo

El calor específico del gas (aire seco) es de entorno 1,214 kJ/m³·K, mientras que el del agua es de 4,186 kJ/m³·K. El agua puede ceder o absorber casi 3,5 veces más energía por unidad de volumen que el aire. Para compensar este desequilibrio, se incrementa la superficie del lado del gas mediante aletas.

Gas (aire seco) — 1,214 kJ/m³·K
1,214 kJ/m³·K
Vapor saturado — ~2,010 kJ/m³·K
~2,010 kJ/m³·K
Aceite térmico — ~2,000 kJ/m³·K
~2,000 kJ/m³·K
Agua — 4,186 kJ/m³·K
4,186 kJ/m³·K
Bescanviador aleta contínua
Tubos y aletas
Aletas continuas (transversales a los tubos)

Chapas continuas perforadas por las que atraviesan los tubos perpendicularmente. Distribución uniforme de la superficie de aleta. Habituales en climatización industrial y recuperadores de calor para gases de escape.

Bescanviador aleta helicoïdal
Tubos y aletas
Aletas helicoidales (enrolladas en los tubos)

Chapas enrolladas en hélice alrededor de cada tubo. Mayor robustez mecánica y resistencia a vibraciones. Se usan con gases de combustión, humos industriales y corrientes con contenido de partículas.

Recuperador de calor per a caldera industrial
Recuperador de calor (economizador) para caldera industrial. Aplicación gas-líquido con tubos y aletas helicoidales.

1.4 Intercambiadores de calor de placas

Los intercambiadores de placas están formados por placas planas o corrugadas que actúan a la vez como superficie de intercambio y como elemento estructural del canal de flujo.

Bescanviador pillow plate
Placas

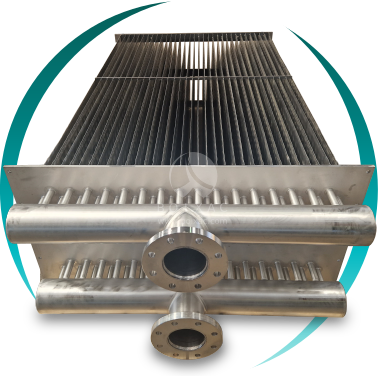

Intercambiador de placas pillow

Tecnología emergente de gran polivalencia. La superficie en forma de cojín permite trabajar con fluidos viscosos, pegajosos y con sedimentos, y transferir energía a sólidos granulados como alternativa a los lechos fluidizados.

Bescanviador de flux creuat
Placas

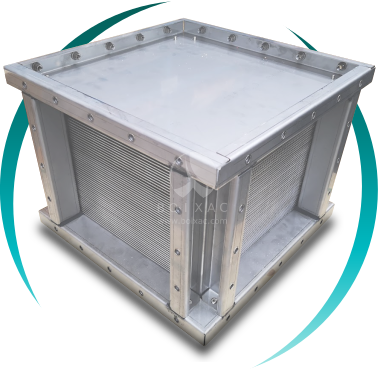

Intercambiador de flujo cruzado

Sistema de placas en configuración de flujos perpendiculares, muy utilizado en recuperación energética de la climatización. Permite altos valores de eficiencia pero requiere filtros de aire avanzados.

Intercambiador de placas soldadas

Las placas se unen por soldadura, formando un conjunto rígido sin juntas. Impide la limpieza interior; solo aplicable con fluidos completamente limpios.

Intercambiador de placas y juntas

Las juntas permiten desmontar, limpiar y sustituir las placas individualmente. Mayor polivalencia que el soldado, pero los canales siguen siendo estrechos y susceptibles a la obstrucción.

2. Clasificación por funcionamiento

La clasificación por funcionamiento considera los pares de fluidos implicados. La selección correcta es esencial para maximizar la eficiencia y garantir la fiabilidad de la instalación.

Líquido–Líquido
Pillow plate · Placas soldadas
Placas y juntas · Tubos concéntricos
Coaxiales · Pirotubulares · Carcasa y tubos
Líquido–Gas
Tubos lisos
Tubos y aletas continuas
Tubos y aletas helicoidales
Recuperadores de calor
Gas–Gas
Multitubulares · Tubos lisos
Flujo cruzado · Rotativos
Recuperadores de humos
Sólidos a granel
Pillow plate
(alternativa a lechos fluidizados)

2.1 Intercambiadores líquido–líquido

En aplicaciones donde ambos fluidos son líquidos, los calores específicos suelen ser próximos. La selección depende principalmente de la viscosidad, la presencia de partículas en suspensión y las presiones de trabajo.

2.2 Intercambiadores líquido–gas

Esta es la situación donde la diferencia entre calores específicos es más relevante. El gas tiene un calor específico muy inferior al de los líquidos, lo que obliga a ampliar la superficie del lado del gas mediante aletas.

2.3 Intercambiadores gas–gas

Cuando ambos fluidos son gases, sus calores específicos son similares. Sin embargo, el bajo coeficiente de convección del gas requiere incrementar la superficie total para alcanzar potencias térmicas significativas.

Bescanviador gas-gas

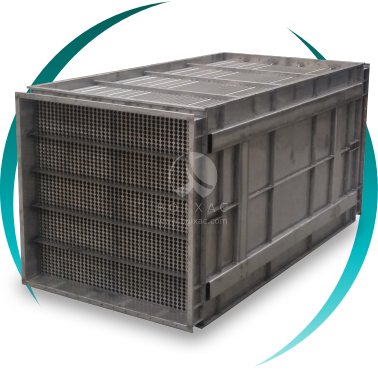

Intercambiador de calor gas-gas. Transferencia térmica entre dos corrientes de gas o aire a temperaturas y composiciones diferentes.

2.4 Intercambiadores para sólidos a granel

La transferencia de energía a sólidos granulados es un campo especializado donde el intercambiador de placas pillow ha emergido como la alternativa de referencia a los lechos fluidizados convencionales.

  • Reducción del consumo energético respecto a sistemas de lecho fluidizado tradicionales
  • Menor rechazo del producto final gracias al calentamiento o enfriamiento uniforme
  • Reducción de la contaminación ambiental al eliminar o reducir la necesidad de aire caliente como vector térmico
  • Mejora de la calidad del producto por la ausencia de gradientes térmicos elevados

3. Criterio de selección e impacto del diseño

La selección correcta no depende exclusivamente de la familia constructiva o del par de fluidos. Pequeños detalles constructivos pueden hacer variar significativamente los coeficientes de intercambio térmico y el rendimiento real.

Recomendación para la selección técnica

La selección definitiva requiere el análisis conjunto de: fluidos de proceso, requerimientos de potencia térmica, limitaciones dimensionales, condiciones de instalación y mantenimiento, y requisitos normativos (PED, ATEX si procede). La inversión en I+D es un factor clave en la evolución de un sector reconocido por su contribución a la eficiencia energética y la sostenibilidad industrial.
